TIMLOTO (Technische Informatica Motorvoertuigen Leerweg Open Technisch Onderwijs)

In een bobine wordt een hoogspanning opgewekt op het moment dat de:
1. primaire stroom wordt uitgeschakelt en daardoor het magnetisch veld wegvalt
2. secundaire stroom inschakelt en daardoor het magnetisch veld wordt opgebouwd
3. primaire spanning wordt ingeschakeld en door de wikkelverhouding er een secundaire spanning wordt opgewekt
De wikkelverhouding van een bobine bedraagt ongeveer:
1. 100
2. 1000
3. 10000
De primaire spoel van een bobine is opgebouwd uit:
1. weinig wikkelingen van dik koperdraad
2. veel wikkelingen van dun koperdraad
3. weinig wikkelingen van dun koperdraad
De secundaire spoel van een bobine is opgebouwd uit:
1. weinig wikkelingen van dik koperdraad
2. veel wikkelingen van dun koperdraad
3. weinig wikkelingen van dun koperdraad
De primaire spoel van een moderne bobine heeft een weerstand van ongeveer:
1. 0,5 ohm
2. 5,0 ohm
3. 15 k-ohm
De secundaire spoel van een moderne bobine heeft een weerstand van ongeveer:
1. 0,5 ohm
2. 5,0 ohm
3. 15 k-ohm
In de secundaire spoel onstaat een inductiespanning als gevolg van de inductiespanning in de primaire spoel.
Dit noemen we:
1. wederkerige inductie
2. spaarschakeling
3. capacitieve inductie
Twee voordelen van een contacttijd-regeling zijn:
1. - minder warmte-ontwikkeling bij een laag motortoerental
  - meer vermogen bij een hoog motortoerental
2. - meer vermogen bij een laag motortoerental
  - minder warmte-ontwikkeling bij een hoog motortoerental
3. - minder warmte-ontwikkeling bij een laag motortoerental
  - minder warmte-ontwikkeling bij een hoog motortoerental
Er wordt een zelfinductiespanning in een bobine opgewekt op het moment dat:
1. de primaire stroom wordt ingeschakeld of onderbroken
2. de primaire stroom wordt onderbroken
3. de primare stroom wordt ingeschakeld
Van een bobine is het volgende gegeven:
- primaire klemspanning Uk = 13,2 Volt
- primaire stroomsterkte I = 6,5 Ampère
- secundaire spanning = 15 kV
In de secundaire spoel zal nu een maximale stroomsterkte ontstaan van:
1. 5,72 mA
2. 13,54 mA
3. 0,43 mA
Bij een hoger motortoerental is meer voorontsteking nodig, omdat:
1. de krukas gedurende de verbrandingstijd meer graden verdraait
2. er nu meer tijd nodig is om het mengsel volledig te verbranden
3. er voorkomen moet worden dat er een ongecontroleerde verbranding (pingelen) plaats gaat vinden
Bij een lagere motorbelasting is meer voorontsteking nodig, omdat:
1. de krukas gedurende de verbrandingstijd meer graden verdraait
2. er nu meer tijd nodig is om het mengsel volledig te verbranden
3. er voorkomen moet worden dat er een ongecontroleerde verbranding (pingelen) plaats gaat vinden
Een motor draait met een toerental van 900 omw/min.
De verbrandingsduur van het mengsel is 0,002 sec.
Het mengsel moet 4° na het BDP volledig verbrand zijn.
Hoeveel voorontsteking moet deze motor op dit moment hebben?
1. 6,8° voor het BDP
2. 21,2° voor het BDP
3. 10,8° voor het BDP
Een motor draait met een toerental van 3600 omw/min.
De verbrandingsduur van het mengsel is 0,002 sec.
Het mengsel moet 22° na het BDP volledig verbrand zijn.
Hoeveel voorontsteking moet deze motor op dit moment hebben?
1. 6,8° voor het BDP
2. 21,2° voor het BDP
3. 43,2° voor het BDP

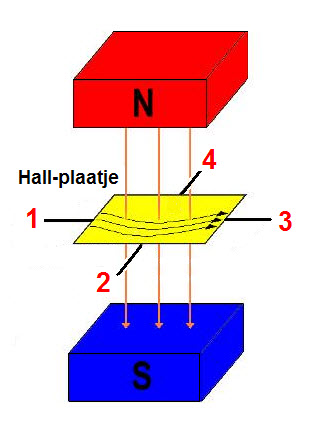

Vanaf de signaal-aansluiting van een Hall-IC onstaat tijdens het draaien van de motor:
1. een blokspanning variërend tussen 0 en 12 Volt
2. een analoge spanning variërend tussen 0,5 en 5,0 Volt
3. een sinusvormige wisselspanning variërend tussen 0 en 20 Volt
Vanaf de signaal-aansluiting van een inductieve krukaspositie-sensor onstaat tijdens het draaien van de motor:
1. een blokspanning variërend tussen 0 en 12 Volt
2. een analoge spanning variërend tussen 0,5 en 5,0 Volt
3. een sinusvormige wisselspanning variërend tussen -20 en 20 Volt
Een 'koude' bougie dient gemonteerd worden in een:
1. luchtgekoelde motor
2. vloeistofgekoelde motor
3. licht belaste viertakt motor
Een 'warme' bougie dient gemonteerd worden in een::
1. luchtgekoelde motor
2. vloeistofgekoelde motor
3. licht belaste viertakt motor
Er is een hogere spanning nodig om een vonk aan de bougie-elektroden te doen overspringen wanneer:
1. de bougie-elektroden een lage temperatuur hebben
2. de polariteit van de centrale elektrode negatief is ten opzichte van de massa-elektrode
3. de druk in de cilinder laag is
Er is een lagere spanning nodig om een vonk aan de bougie-elektroden te doen overspringen wanneer:
1. de bougie-elektroden een lage temperatuur hebben
2. de polariteit van de centrale elektrode negatief is ten opzichte van de massa-elektrode
3. de elektrodenafstand van de bougie groot is
De mogelijke gevolgen van een te laat afgesteld ontstekingstijdstip zijn:
1. te laag motorvermogen en een te hoog oplopende motortemperatuur
2. pingelen van de motor en een te lage compressie-einddruk
3. grote lagerbelasting en een te hoge compressie-einddruk
Bij het overspringen van een vonk tussen de bougie-elektroden is de polariteit
van de centrale elektrode ten opzichte van de massa-elektrode:
1. negatief
2. positief
3. niet te bepalen
De kans op zelfontbranding is het grootst wanneer:
1. er een verkeerd type bougie is gemonteerd
2. het ontstekingstijdstip te laat staat
3. het benzine-lucht-mengsel te rijk is
Een motormanagement-systeem kan een "misfire" constateren door het meten van de:
1. versnellingstijd van de krukas
2. lucht / brandstofverhouding van het mengsel
3. temperatuur in de cilinder
Een pingelsensor wekt een spanning als gevolg van:
1. een trilling
2. een druk
3. een temperatuur
Een sensor welke toegepast kan worden bij een ontstekingssysteem is uitgerust met een permanente magneet.
Deze sensor kan zijn:
1. - inductieve sensor of een
  - Hall-sensor
2. - optische sensor of een
  - pingelsensor
3. - MAP-sensor of een
  - nokkenaspositie-sensor
Het signaal dat opgewekt wordt door een inductieve toerentalsensor is een:
1. sinus-vormig signaal
2. blok-vormig signaal
3. puls-vormig gelijkspanningssignaal
Het signaal dat opgewekt wordt door een Hall-sensor is een:
1. sinus-vormig signaal
2. blok-vormig signaal
3. puls-vormig gelijkspanningssignaal
Op het moment dat de primaire stroom inschakelt bedraagt de maximale inductiespanning in de primaire spoel ongeveer:
1. 14,4 Volt
2. 300,0 Volt
3. 30.000 Volt
Op het moment dat de primaire stroom uitschakelt bedraagt de maximale inductiespanning in de primaire spoel ongeveer:
1. 14,4 Volt
2. 300,0 Volt
3. 30.000 Volt
Op het moment dat de primaire stroom uitschakelt bedraagt de maximale inductiespanning in de secundaire spoel ongeveer:
1. 14,4 Volt
2. 300,0 Volt
3. 30.000 Volt

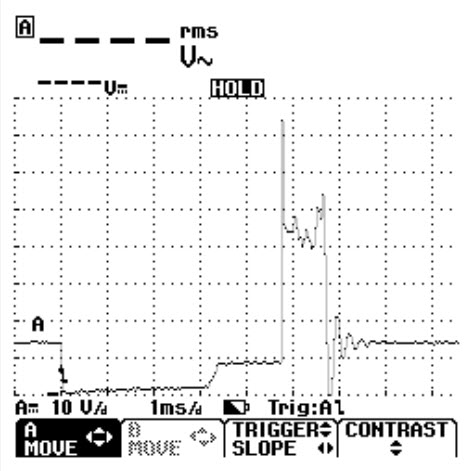

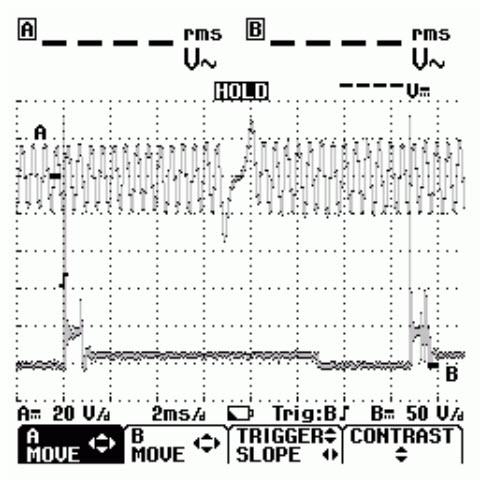

Afgebeeld is een scoopbeeld van een ontstekingsinstallatie.
Dit beeld stelt voor:
1. het primaire signaal
2. het secundaire signaal
3. niet te bepalen uit dit scoopbeeld
Om het primaire ontstekingssignaal te kunnen meten dient de oscilloscoop aangesloten te worden op de aansluiting:
1. 1
2. 4
3. 15

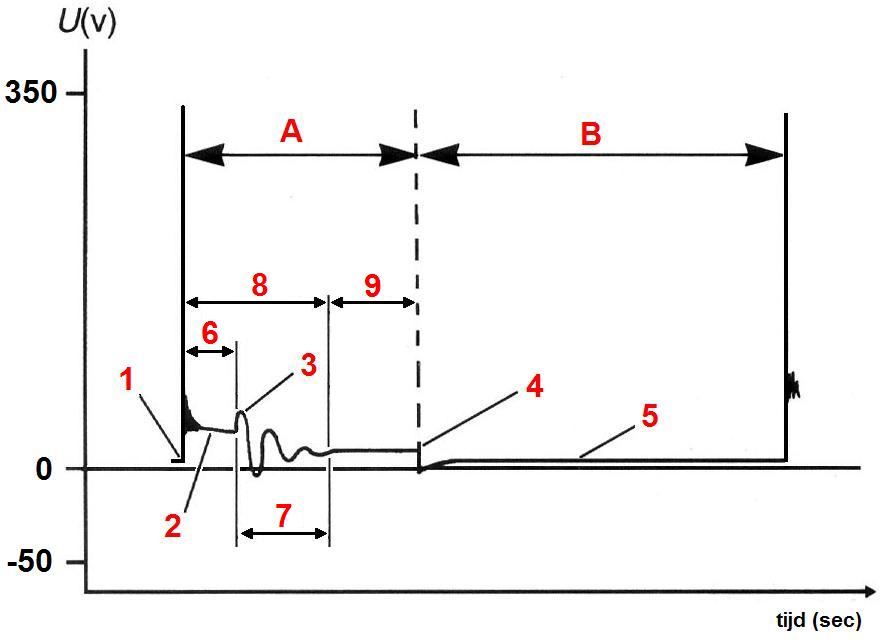

Afgebeeld is een scoopbeeld van een ontstekingsinstallatie.
Het ontstekingstijdstip wordt aangegeven met het cijfer:
1. 1
2. 2
3. 4
Afgebeeld is een scoopbeeld van een ontstekingsinstallatie.
Het ontstekingstijdstip wordt aangegeven met het cijfer:
1. 1
2. 2
3. 4
Afgebeeld is een scoopbeeld van een ontstekingsinstallatie.
De vobnktijd wordt aangegeven met het cijfer:
1. 6
2. 7
3. 8
Afgebeeld is een scoopbeeld van een ontstekingsinstallatie van een 4-cilinder 4-slag lijnmotor..
Bij een krukastoerental van 2000 omw / min bedraagt tijd A en B bij elkaar:
1. 0,015 sec
2. 0,008 sec
3. 0,0067 sec
Afgebeeld is een scoopbeeld van een ontstekingsinstallatie van een 6-cilinder 4-slag lijnmotor..
Bij een krukastoerental van 2500 omw / min bedraagt tijd A en B bij elkaar:
1. 0,015 sec
2. 0,008 sec
3. 0,0067 sec
Afgebeeld is een scoopbeeld van een ontstekingsinstallatie van een 6-cilinder 4-slag lijnmotor..
Bij een krukastoerental van 3000 omw / min bedraagt tijd A en B bij elkaar:
1. 0,015 sec
2. 0,0067 sec
3. 0,008 sec

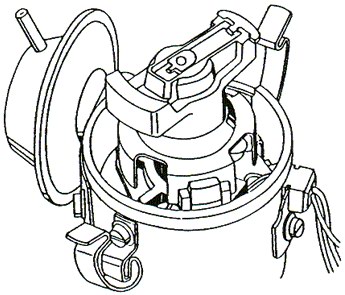

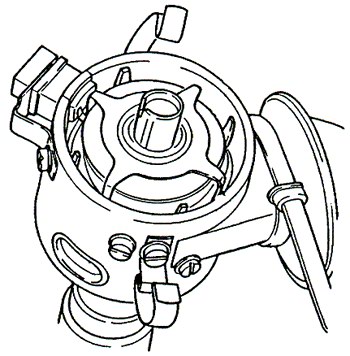

Onderstaande stroomverdeler is uitgevoerd met een:
1. Hall-sensor
2. inductieve sensor
3. optische sensor

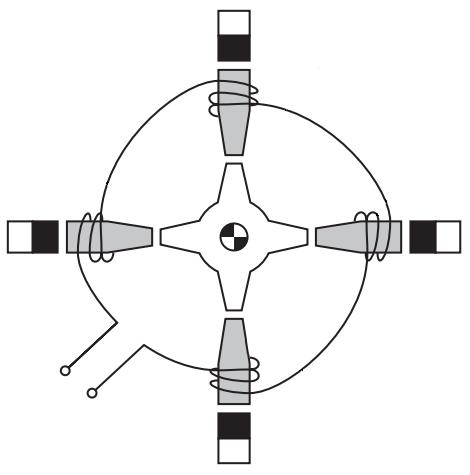

Onderstaande stroomverdeler is uitgevoerd met een:
1. Hall-sensor
2. inductieve sensor
3. optische sensor

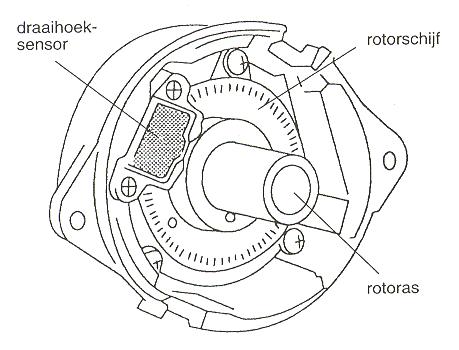

Onderstaande stroomverdeler is uitgevoerd met een:
1. Hall-sensor
2. inductieve sensor
3. optische sensor
De draairichting van de verdeleras, van boven gezien, in onderstaande stroomverdeler is:
1. rechtsom
2. linksom
3. niet te bepalen uit de afbeelding

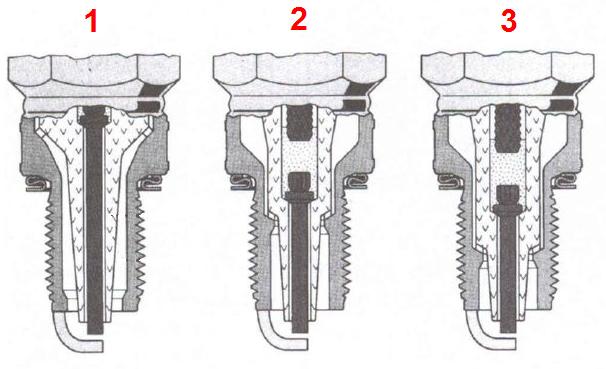

Afgebeeld zijn 3 bougies.
De bougie met de hoogste warmtegraad is aangegeven met het cijfer:
1. 1
2. 2
3. 3
Afgebeeld zijn 3 bougies.
De bougie met de laagste warmtegraad is aangegeven met het cijfer:
1. 1
2. 2
3. 3
Een bougie heeft een bedrijfstemperatuur van ongeveer:
1. 400° Celsius
2. 800° Celsius
3. 1200° Celsius

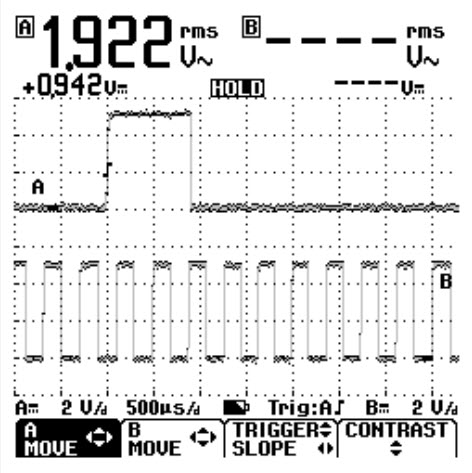

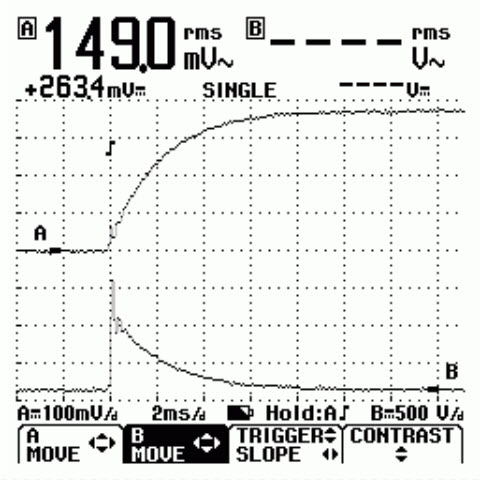

In onderstaande afbeelding is een scoopbeeld afgebeeld waarvoor geldt:
- A = primaire stroomsterkte (gemeten via een meetweerstand van 0,1 ohm)
- B = secundaire spanning
- accuspanning bedraagt 12,5 Volt

De wikkelverhouding van deze bobine bedraagt:
1. 112
2. 88
3. 185
In onderstaande afbeelding is een scoopbeeld afgebeeld waarvoor geldt:
- A = primaire stroomsterkte (gemeten via een meetweerstand van 0,1 ohm)
- B = secundaire spanning
- accuspanning bedraagt 12,5 Volt

De weerstand van de primaire spoel bedraagt:
1. 3,28 ohm
2. 3,18 ohm
3. 3,38 ohm

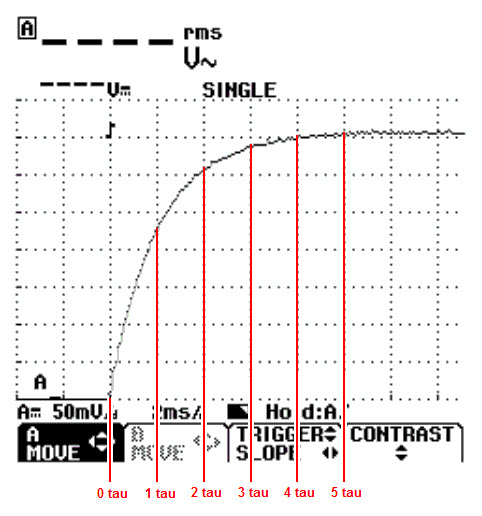

Onderstaand scoopbeeld is gemeten aan een bobine met een primaire weerstand van 1,6 ohm.
De primaire stroomsterkte wordt begrenst op:
1. 3,13 Ampère
2. 1,56 Ampère
3. 7,46 Ampère
Onderstaand scoopbeeld is gemeten aan een bobine met een primaire weerstand van 0,67 ohm.
De primaire stroomsterkte wordt begrenst op:
1. 3,13 Ampère
2. 1,56 Ampère
3. 7,46 Ampère
Een 4-cilinder 4-takt lijnmotor heeft een vonkinterval van:
1. 90°
2. 180°
3. 60°
Een 6-cilinder 4-takt lijnmotor heeft een vonkinterval van:
1. 90°
2. 180°
3. 60°
Wanneer een bougie een te hoge temperatuur bereikt bestaat de kans dat:
1. de motor gaat detoneren
2. de bougie sterk vervuild raakt
3. het aantal misfires toe zal nemen
Wanneer een bougie een te lage temperatuur behoud bestaat de kans dat:
1. de motor gaat detoneren
2. de bougie sterk vervuild raakt
3. het aantal misfires toe zal nemen
Uit een meting met een motortester blijkt de ionisatiespanning van cilinder 3 veel lager te zijn dan van de overige cilinders.
De meest voor de hand liggende oorzaak zal zijn:
1. elektrodenafstand bougie van cilinder 3 is te klein
2. te grote weerstand in de bougiekabel van cilinder 3
3. ontstoringsweerstand in deze bougie is doorgebrand

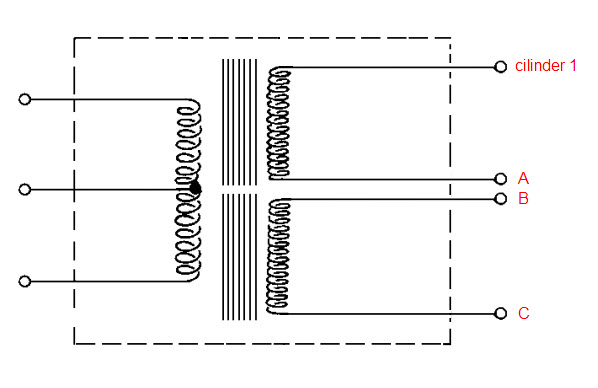

Een 4-cilinder 4-takt motor is uitgevoerd met een DIS-ontsteking met 2 bobines.
Deze motor loopt door een defect op 3 cilinders.
Een mogelijke oorzaak van dit probleem zou kunnen zijn:
1. één bougiekabel maakt kortsluiting met de massa
2. er is een bougie of bougiekabel onderbroken
3. één bobine wordt niet aangestuurd
Een stroomverdeler heeft door slijtage een afwijking van 2 graden gekregen.
De afwijking van het werkelijke ontstekingstijdstip bedraagt nu:
1. 4 graden
2. 2 graden
3. 1 graad
Wanneer het contact aan staat bij stilstaande motor zal de primaire stroom worden uitgeschakeld.
Dit wordt:
1. ruststroomafschakeling genoemd
2. primaire stroombegrenzing genoemd
3. contacthoeksturing genoemd
De regeleenheid zal er voor zorgen dat bij een lage installatie-spanning de:
1. primaire stroomsterkte eerder wordt ingeschakeld
2. primaire stroomsterkte sterk wordt vergroot
3. primaire stroomsterkte langer ingeschakeld blijft

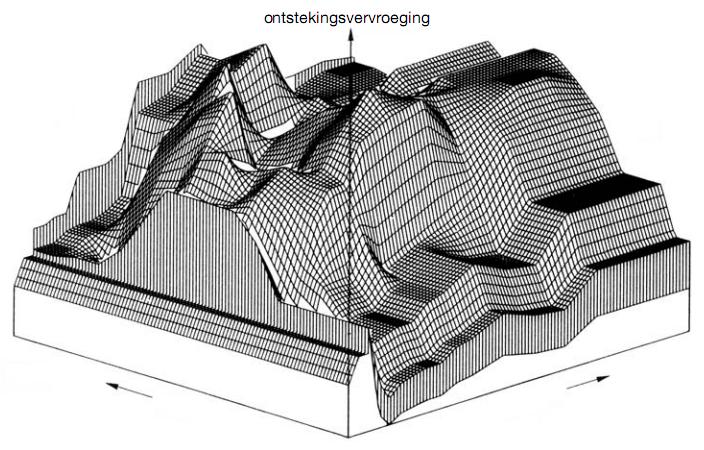

Afgebeeld is een kenveld van een ontsteking.
De twee basisgegevens welke nodig zijn om een waarde uit het kenveld op te kunnen halen zijn:
1. de motorbelasting en het motortoerental
2. de gasklepstand en de pingelsensor
3. het referentiepunt van de motor en de installatie-spanning

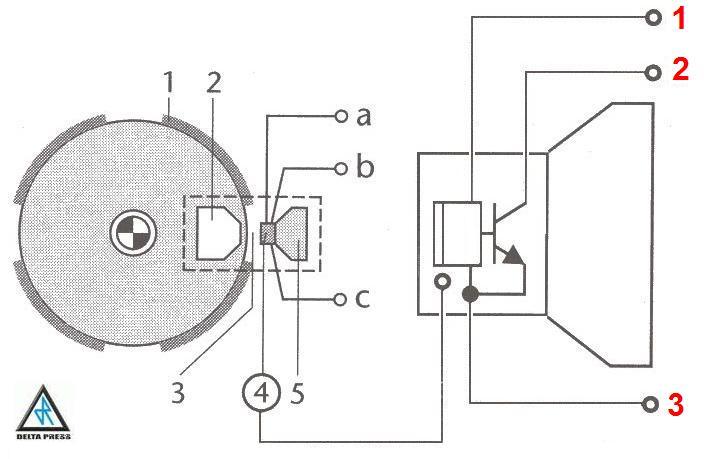

Afgebeeld is een deel van een inductieve stroomverdeler.
In de getekende stand zal:
1. de secundaire hoogspanning worden opgewekt
2. de primaire stroomsterkte worden ingeschakeld
3. de opgewekte wisselspanning in de spoelen maximaal negatief zijn
Afgebeeld is een deel van een Hall-sensor in een stroomverdeler.
De aansluiting welke het signaal doorgeeft aan het regelapparaat is aangegeven met het cijfer:
1. 1
2. 2
3. 3
Afgebeeld is een deel van een Hall-sensor in een stroomverdeler.
De aansluiting welke de massa verzorgt voor de Hall-sensor is aangegeven met het cijfer:
1. 1
2. 2
3. 3
Van een ontstekingsinstallatie is gegeven:
- de bobine heeft een wikkelverhouding van 100;
- de installatiespanning bedraagt bij lopende motor 14,0 Volt;

Wanneer de primaire stroom wordt ingeschakeld zal de secundaire inductiespanning ongeveer:
1. 1400 Volt bedragen
2. 14000 Volt bedragen
3. 14,0 Volt bedragen
In sommige bobines bevindt zich een diode welke in serie staat geschakeld met de bougie.
Deze diode is noodzakelijk om te voorkomen dat:
1. de bougie kan gaan vonken tijdens het inschakelen van de primaire stroom
2. de secundaire spanning door kan slaan naar de primaire wikkeling
3. de elektronenstroomrichting door de bougie tegengesteld gaat lopen
De zelfreinigingstemperatuur van een bougie ligt tussen de:
1. 770 en 1070 Kelvin
2. 470 en 770 Kelvin
3. 1070 en 1470 Kelvin
De maximale primaire stroomsterkte wordt bepaald door de klemspanning en de:
1. weerstand van het primaire circuit
2. zelfinductiecoëfficiënt van de bobine
3. capaciteit van de primaire spoel van de bobine
Een 4-cilinder 4-takt lijnmotor is uitgevoerd met een DIS-ontsteking met 2 bobines.
De bougie-aansluitingen welke op deze bobines zitten aangesloten zijn:
1. 1e bobine = bougies van cilinder 1 en 4
  2e bobine = bougies van cilinder 2 en 3
2. 1e bobine = bougies van cilinder 1 en 2
  2e bobine = bougies van cilinder 3 en 4
3. 1e bobine = bougies van cilinder 1 en 3
  2e bobine = bougies van cilinder 2 en 4
Een motor is uitgevoerd met een pingelsensor.
Wanneer de pingelgrens nog niet is bereikt zal het ontstekingstijdstip:
1. met grote stappen worden verlaat
2. met grote stappen worden vervroegd
3. met kleine stapjes worden vervroegd
Een motor is uitgevoerd met een pingelsensor.
Wanneer de pingelgrens is bereikt zal het ontstekingstijdstip in eerste instantie:
1. met grote stappen worden verlaat
2. met grote stappen worden vervroegd
3. met kleine stapjes worden vervroegd
In een spoel wordt een zelfinductiespanning opgewekt op het moment dat:
1. de stroom wordt in- of uitgeschakeld
2. de stroom wordt ingeschakeld
3. de stroom wordt uitgeschakeld
Het onderstaande scoopbeeld is gemeten aan een 4-cilinder 4-takt lijnmotor.
Het motortoerental van deze motor bedraagt ongeveer:
1. 2000 omw / min
2. 3000 omw / min
3. 4000 omw / min
Van een bobine van een stroomverdeler is gegeven:
- Rprimair = 2,5 ohm
- Rsecundair = 8,5 k-ohm

Met een ohm-meter wordt de weerstand gemeten tussen aansluiting 1 en 15.
De ohm-meter zal in het display een waarde aan moeten geven van:
1. 2,5 ohm
2. 8500 ohm
3. 8502,5 ohm
Van een bobine van een stroomverdeler is gegeven:
- Rprimair = 2,5 ohm
- Rsecundair = 8,5 k-ohm

Met een ohm-meter wordt de weerstand gemeten tussen aansluiting 1 en 4.
De ohm-meter zal in het display een waarde aan moeten geven van:
1. 2,5 ohm
2. 8500 ohm
3. 8502,5 ohm
Van een DIS-bobine voor 2 cilinders is gegeven:
- Rprimair = 2,5 ohm
- Rsecundair = 8,5 k-ohm

Met een ohm-meter wordt de weerstand gemeten tussen aansluiting 15 en 4a.
De ohm-meter zal in het display een waarde aan moeten geven van:
1. 2,5 ohm
2. 8500 ohm
3. OL
Aan een stroomverdeler zit een stekker met 2 aansluitingen.
Deze stroomverdeler is uitgevoerd met een:
1. inductieve sensor
2. Hall-sensor
3. optische sensor
Aan een stroomverdeler zit een stekker met 3 aansluitingen.
Deze stroomverdeler is uitgevoerd met een:
1. inductieve of Hall-sensor
2. Hall- of optische sensor
3. optische of inductieve sensor
Afgebeeld is het stroomverloop door een primaire spoel. (gemeten met een meetweerstand van 0,1 ohm)
De opgewekte inductiespanning is maximaal op het tijdstip:
1. 0 tau
2. 5 tau
3. 1 tau
Afgebeeld is het stroomverloop door een primaire spoel. (gemeten met een meetweerstand van 0,1 ohm)
De opgewekte inductiespanning is minimaal op het tijdstip:
1. 0 tau
2. 5 tau
3. 1 tau
Onderstaand scoopbeeld is gemeten aan een stroomverdeler welke uitgevoerd is met een:
1. optische sensor
2. Hall-sensor
3. inductieve sensor
Van een ontstekingsinstallatie is gegeven:
- accu-spanning is 12,0 Volt;
- contact staat aan;
- ruststroomafschakeling is actief

Met een voltmeter kan de accu-spanning van 12,0 Volt gemeten worden op:
1. alleen aansluiting 15
2. aansluiting 15, 1 en 4
3. aansluiting 15 en 4
Van een ontstekingsinstallatie is gegeven:
- accu-spanning is 12,0 Volt;
- contact staat aan;
- ruststroomafschakeling is NIET actief

Met een voltmeter kan de accu-spanning van 12,0 Volt gemeten worden op:
1. alleen aansluiting 15
2. aansluiting 15, 1 en 4
3. aansluiting 15 en 4
Afgebeeld is een deel van een Hall-sensor in een stroomverdeler.
De sensor wordt getest met een losse voeding en een multimeter.
Om de sensor op de juiste wijze te kunnen testen dient een "pull-up weerstand" aangebracht te worden tussen de aansluitingen:
1. 1 en 2
2. 2 en 3
3. 1 en 3
Een 4-cilinder 4-takt motor is uitgevoerd met 2 DIS-bobines.
Door een montage-fout worden de bougiekabels van cilinder 1 en 4 verwisseld.
Het gevolg hiervan is dat de motor:
1. normaal blijft werken
2. op 2 cilinders gaat lopen
3. op 3 cilinders gaat lopen
Afgebeeld is het werkingsprincipe van een Hall-plaatje.
De genummerde aansluitingen stellen voor:
1.   1 = + voeding
                   2 = - Hall-spanning
                   3 = + voeding
                   4 = + Hall-spanning
2.   1 = - Hall-spanning
                   2 = - voeding
                   3 = + Hall-spanning
                   4 = + voeding
3.   1 = - Hall-spanning
                   2 = + voeding
                   3 = + Hall-spanning
                   4 = - voeding
Tijdens de arbeidsslag vindt in cilinder 4 een goede verbranding plaats.
De regeleenheid zal dit constateren doordat de krukaspositie-sensor een:
1. hogere amplitude en een hogere frequentie door zal geven
2. lagere amplitude en een lagere frequentie door zal geven
3. lagere amplitude en een hogere frequentie door zal geven
Tijdens de arbeidsslag vindt in cilinder 2 geen verbranding plaats.
De regeleenheid zal dit constateren doordat de krukaspositie-sensor een:
1. hogere amplitude en een hogere frequentie door zal geven
2. lagere amplitude en een lagere frequentie door zal geven
3. lagere amplitude en een hogere frequentie door zal geven
Wanneer er een misfire plaats vindt zal dit worden geconstateerd door de:
1. krukaspositie-sensor
2. luchtmassa-meter
3. nokkenaspositie-sensor

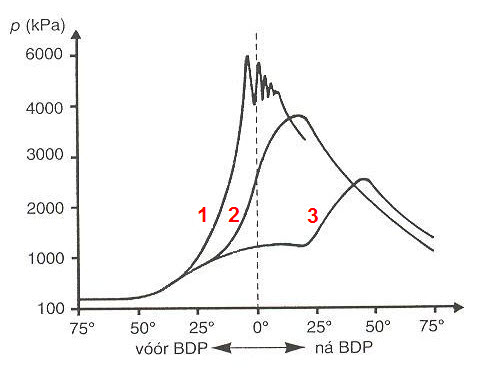

In de onderstaande afbeelding is het drukverloop in de cilinder afgebeeld in 3 situaties.
De situatie waarbij het ontstekingstijdstip te vroeg staat afgesteld wordt voorgesteld door lijn:
1. 1
2. 2
3. 3
In de onderstaande afbeelding is het drukverloop in de cilinder afgebeeld in 3 situaties.
De situatie waarbij het ontstekingstijdstip te laat staat afgesteld wordt voorgesteld door lijn:
1. 1
2. 2
3. 3
In de onderstaande afbeelding is het drukverloop in de cilinder afgebeeld in 3 situaties.
De situatie waarbij het ontstekingstijdstip juist staat afgesteld wordt voorgesteld door lijn:
1. 1
2. 2
3. 3

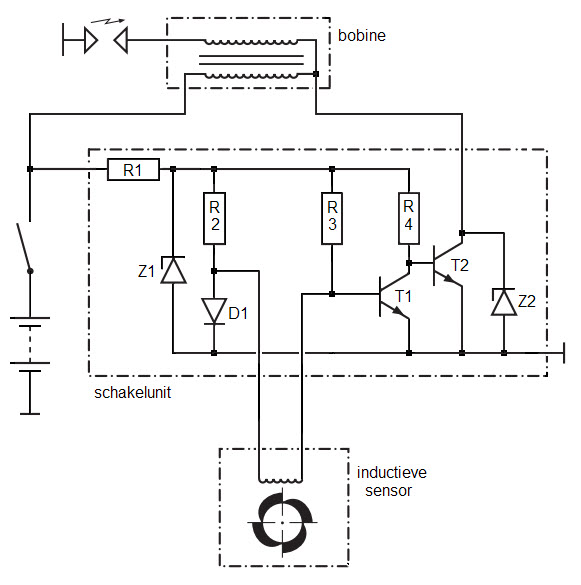

Afgebeeld is een schema van een elektronisch ontstekingssysteem.
De functie van R1 in combinatie met Z1 is:
1. om de spanning te stabiliseren voor de elektronische schakeling in de schakelunit
2. om de inductiespanningen op te vangen welke van de bobine komen
3. om de schakelunit te beveiligen tegen verkeerd aansluiten
Afgebeeld is een schema van een elektronisch ontstekingssysteem.
De functie van D1 in de schakelunit is:
1. ervoor zorgen dat T1 wordt ingeschakeld op het moment dat de
  spanning van de inductieve sensor 0 Volt bedraagt
2. om de wisselspanning van de inductieve sensor gelijk te richten
3. om de stroom vanaf R3 en door de inductieve sensor af te voeren naar massa
Afgebeeld is een schema van een elektronisch ontstekingssysteem.
De functie van Z2 in de schakelunit is:
1. uitschakeltijd van de primaire stroom vertragen
2. secundaire stroom geleiden tijdens het vonken van de bougie
3. zorgen dat T2 sneller uitschakelt waardoor de secundaire spanning hoger wordt
Afgebeeld is een schema van een elektronisch ontstekingssysteem.
In de secundaire spoel zal een hoogspanning worden opgwekt op het moment dat:
1. T2 spert en T1 in geleiding komt
2. T2 in geleiding komt en T1spert
3. zowel T2 als T1 gaan sperren
Afgebeeld is een gedeeltelijk schema van een DIS-bobine.
De overige cilinders dienen aangesloten te worden op de volgende aansluitingen:
1.   A = cilinder 2,
                   B = cilinder 1
                   C = cilinder 4
2.   A = cilinder 4,
                   B = cilinder 1
                   C = cilinder 2
3.   A = cilinder 1,
                   B = cilinder 3
                   C = cilinder 4
Afgebeeld is een gedeeltelijk schema van een DIS-bobine.
De overige cilinders dienen aangesloten te worden op de volgende aansluitingen:
1.   A = cilinder 4,
                   B = cilinder 1
                   C = cilinder 3
2.   A = cilinder 1,
                   B = cilinder 2
                   C = cilinder 3
3.   A = cilinder 2,
                   B = cilinder 3
                   C = cilinder 4
In een modern ontstekingssysteem is de functie van de contactpunten overgenomen door:
1. een transistor
2. de krukaspositie-sensor
3. de motormanagement-computer
Op een NGK-bougie staat de volgende codering " PTR 5 D-10 ".
De letter " R " in de codering heeft als betekenis:
1. dat deze bougie uitgevoerd is met een inwendige ontstoringsweerstand
2. dat deze bougie alleen gebruikt mag worden in combinatie met een DIS-bobine
3. dat de weerstand van deze bougie zeer laag is doordat de centrale ektrode
  een koperen kern heeft
De elektronenstroom tijdens het vonken van een bougie:
1. springt over van de massa-elektrode naar de centrale elektrode
2. springt het makkelijkst over van een hete elektrode naar een koude elektrode
3. stroomt altijd van de plus naar de min
Drie regelingen welke voor kunnen komen bij een elektronisch ontstekingssysteem zijn:
1. - contacthoekregeling
  [strUserDegined1]- primaire stroombegrenzing
  - ruststroomafschakeling
2.   - misfire-regeling
                   - secundaire spanningsbegrenzing
                   - pingel-regeling
3.   - primaire spanningsbegrenzing
                   - ontstekingstijdstip-regeling
                   - vervroegings-regeling
Nadat bij een auto de bobine is vervangen gaat korte tijd later het onstekingsmodule kapot.
Een mogelijke oorzaak zou kunnen zijn:
1. de primaire spoel van de nieuwe bobine is te laag
2. aansluiting 4 en 15 op de bobine is per ongeluk verkeerd aangesloten
3. de wikkelverhouding van de nieuwe bobine is ts groot

meerkeuzetoetsOntstekingssystemen

meerkeuzetoets

Ontstekingssystemen
