TIMLOTO (Technische Informatica Motorvoertuigen Leerweg Open Technisch Onderwijs)

Er vindt een meting plaats waarbij de meter parallel staat geschakeld.
De meter welke nu wordt gebruikt is een:
1. voltmeter
2. ampèremeter
3. ohm-meter
Er vindt een meting plaats waarbij de meter in serie staat geschakeld.
De meter welke nu wordt gebruikt is een:
1. voltmeter
2. ampèremeter
3. ohm-meter
Om een gelijkspanning of gelijkstroom te meten moet de meter in de volgende stand worden gezet:
1. AC
2. DC
3. UC
Er vindt een meting plaats waarbij minimaal 1 aansluiting van de verbruiker is losgenomen.
De meter welke nu wordt gebruikt is een:
1. voltmeter
2. ampèremeter
3. ohm-meter
Om een wisselspanning of wisselstroom te meten moet de meter in de volgende stand worden gezet:
1. AC
2. DC
3. UC
Bij een meting met een voltmeter wordt deze in serie met de verbruiker aangesloten.
Het gevolg hiervan is:
1. dat de verbruiker niet meer werkt
2. dat er kortsluiting ontstaat
3. dat de meter de klemspanning op de verbruiker aangeeft
Bij een meting met een voltmeter wordt deze parallel over de verbruiker aangesloten.
Het gevolg hiervan is:
1. dat de verbruiker niet meer werkt
2. dat er kortsluiting ontstaat
3. dat de meter de klemspanning op de verbruiker aangeeft
Bij een meting met een ampèremeter wordt deze parallel over de verbruiker aangesloten.
Het gevolg hiervan is:
1. dat de verbruiker niet meer werkt
2. dat er kortsluiting ontstaat
3. dat de meter de stroomsterkte door de verbruiker aangeeft

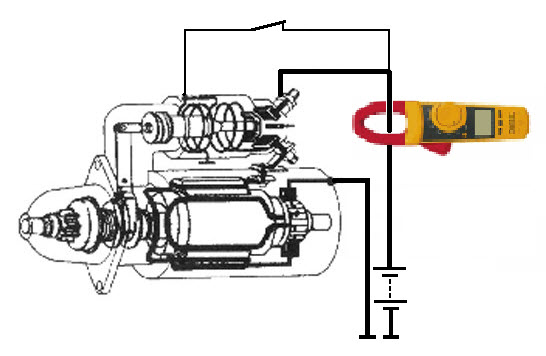

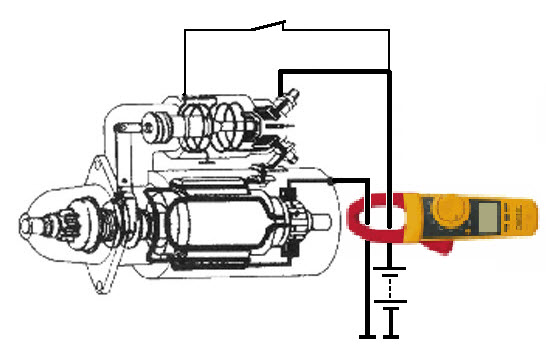

Een moderne stroomtang meet de stroomsterkte door een draad met behulp van een:
1. Hall-sensor
2. inductieve sensor
3. reed-sensor
Bij een analoge voltmeter is de inwendige weerstand:
1. afhankelijk van het ingestelde meetbereik
2. ongeveer 10 Mega-ohm
3. zo laag mogelijk gehouden
Bij een digitale voltmeter is de inwendige weerstand:
1. afhankelijk van het ingestelde meetbereik
2. ongeveer 10 Mega-ohm
3. zo laag mogelijk gehouden
Bij een ampèremeter is de inwendige weerstand:
1. afhankelijk van het ingestelde meetbereik
2. ongeveer 10 Mega-ohm
3. zo laag mogelijk gehouden
Om met een digitale voltmeter een snel veranderende spanning te kunnen meten is deze voorzien van een:
1. bargraph
2. parallax
3. display met een hoge frequentie
De absolute meetfout van een analoge voltmeter:
1. wordt bepaald door de fabrikant en is aangegeven in een klasse
2. is het kleinst wanneer de meter in een zo laag mogelijk meetbereik wordt gezet
3. is onafhankelijk van de stand waarin de meter tijdens het meten wordt gehouden
De relatieve meetfout van een analoge voltmeter:
1. wordt bepaald door de fabrikant en is aangegeven in een klasse
2. is het kleinst wanneer de meter in een zo laag mogelijk meetbereik wordt gezet
3. is afhankelijk van de stand waarin de meter tijdens het meten wordt gehouden
Een analoge voltmeter staat in het meetbereik 20 Volt en heeft een klasse van 1,5.
Met deze meter wordt een werkelijk aanwezige spanning gemeten van 13,5 Volt.
De voltmeter kan nu de volgende mogelijke meetwaarden aangeven:
1. maximaal 13,8 Volt en minimaal 13,2 Volt
2. maximaal 13,7 Volt en minimaal 13,3 Volt
3. maximaal 13,9 Volt en minimaal 13,1 Volt
Een analoge voltmeter staat in het meetbereik 20 Volt en heeft een klasse van 2,5.
Met deze meter wordt een werkelijk aanwezige spanning gemeten van 12,8 Volt.
De voltmeter kan nu de volgende mogelijke meetwaarden aangeven:
1. maximaal 13,3 Volt en minimaal 12,3 Volt
2. maximaal 13,1 Volt en minimaal 12,5 Volt
3. maximaal 13,3 Volt en minimaal 12,5 Volt
Een analoge voltmeter staat in het meetbereik 20 Volt en heeft een klasse van 3,0.
Met deze meter wordt een werkelijk aanwezige spanning gemeten van 13,3 Volt.
De absolute meetfout van deze voltmeter bedraagt:
1. ± 0,6 Volt
2. ± 0,4 Volt
3. ± 0,5 Volt
Een analoge voltmeter staat in het meetbereik 20 Volt en heeft een klasse van 2,5.
Met deze meter wordt een werkelijk aanwezige spanning gemeten van 13,3 Volt.
De absolute meetfout van deze voltmeter bedraagt:
1. ± 0,6 Volt
2. ± 0,4 Volt
3. ± 0,5 Volt
Een analoge voltmeter staat in het meetbereik 20 Volt en heeft een klasse van 3,0.
Met deze meter wordt een werkelijk aanwezige spanning gemeten van 13,3 Volt.
De relatieve meetfout van deze voltmeter bedraagt:
1. 4,5 %
2. 3,0 %
3. 0,6 %
Een analoge voltmeter staat in het meetbereik 20 Volt en heeft een klasse van 1,5.
Met deze meter wordt een werkelijk aanwezige spanning gemeten van 1,5 Volt.
De relatieve meetfout van deze voltmeter bedraagt:
1. 1,5 %
2. 20,0 %
3. 2,25 %

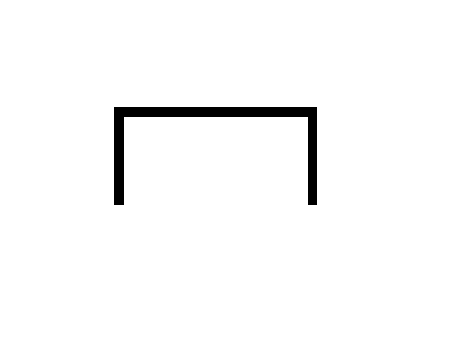

Op de wijzerplaat van een analoge meter staat het onderstaande symbool.
Dit symbool betekent dat:
1. de meter in de horizontale stand afgelezen dient te worden
2. de meter is uitgevoerd met een permanente magneet
3. de meter ingesteld staat in de meetstand gelijkspanning
Op de wijzerplaat van een analoge meter staat het onderstaande symbool.
Dit symbool betekent dat:
1. de meter in de verticale stand afgelezen dient te worden
2. de meter is uitgevoerd met een permanente magneet
3. de meter ingesteld staat in de meetstand gelijkspanning

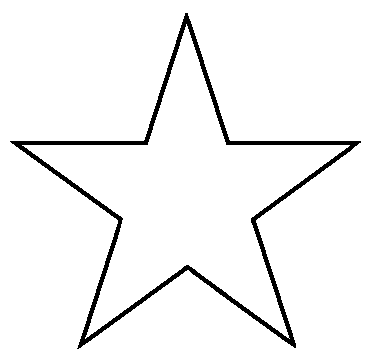

Op de wijzerplaat van een analoge meter staat het onderstaande symbool.
Dit symbool betekent dat:
1. de proefspanning van deze meter 500 Volt bedraagt
2. deze meter ingesteld staat in een meetbereik voor een hoge spanning
3. deze meter in elke stand afgelezen kan worden

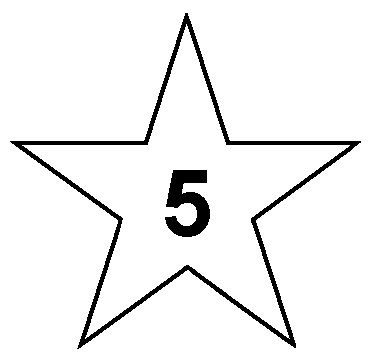

Op de wijzerplaat van een analoge meter staat het onderstaande symbool.
Dit symbool betekent dat:
1. de proefspanning van deze meter 5 kV bedraagt
2. de inwendige weerstand van deze meter 5 k-ohm bedraagt
3. de meter uitgevoerd is met een draaispoelmeter
Een groot nadeel van een analoge voltmeter ten opzichte van een digitale voltmeter is:
1. de belasting op de schakeling waarin gemeten wordt
2. dat licht variërende spanningen niet goed af te lezen zijn
3. dat deze altijd een inwendige spanningsbron nodig heeft

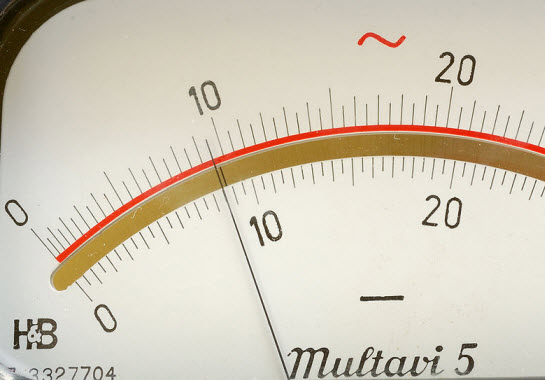

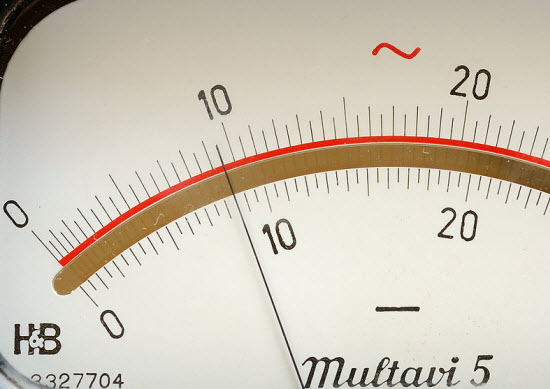

Om de parallaxfout bij een analoge meter te minimaliseren kan deze voorzien zijn van een:
1. spiegelschaal
2. nul-instelling
3. meetbereik "milli-ohm"
Met de onderstaande meter wordt een werkelijke gelijkspanning gemeten van 8,5 Volt.
De meting vindt een keer plaats in het meetbereik 10 Volt en een keer in het meetbereik 50 Volt.
De relatieve en absolute meetfout in beide meetbereiken is:
1.   meetfout in het meetbereik 10 Volt;
                   - absolute meetfout = 0,3 Volt
                   - relatieve meetfout = 3,5 %
                   meetfout in het meetbereik 50 Volt:
                   - absolute meetfout = 1,5 Volt
                   - relatieve neetfout = 17,6 %
2.   meetfout in het meetbereik 10 Volt;
                   - absolute meetfout = 0,25 Volt
                   - relatieve meetfout = 3,0 %
                   meetfout in het meetbereik 50 Volt:
                   - absolute meetfout = 0,25 Volt
                   - relatieve neetfout = 3,0 %
3.   meetfout in het meetbereik 10 Volt;
                   - absolute meetfout = 1,5 Volt
                   - relatieve meetfout = 17,6%
                   meetfout in het meetbereik 50 Volt:
                   - absolute meetfout = 41,5 Volt
                   - relatieve neetfout = 17,0 %
Een multimeter geeft van een gemeten wisselspanning / stroom de:
1. effectieve waarde van de top-waarde aan
2. gemiddelde waarde van de amplitude aan
3. maximale waarde van de toptop-waarde aan
Een batterij is bij een analoge multimeter noodzakelijk om:
1. de meter als ohm-meter te kunnen gebruiken
2. de meter te kunnen laten werken
3. de meter als volt- en ampèremeter te kunnen gebruiken
Een batterij is bij een digitale multimeter noodzakelijk om:
1. de meter als ohm-meter te kunnen gebruiken
2. de meter te kunnen laten werken
3. de meter als volt- en ampèremeter te kunnen gebruiken

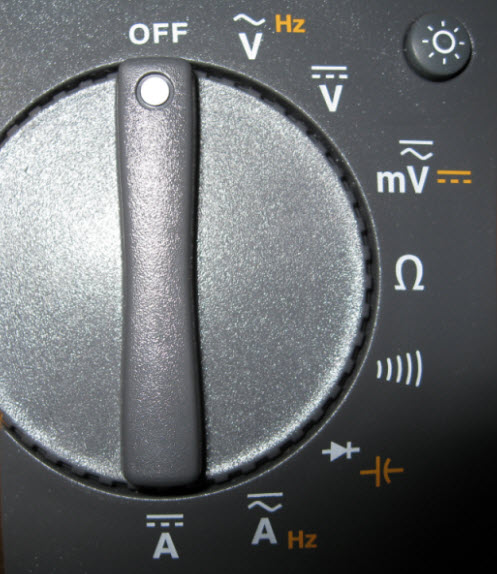

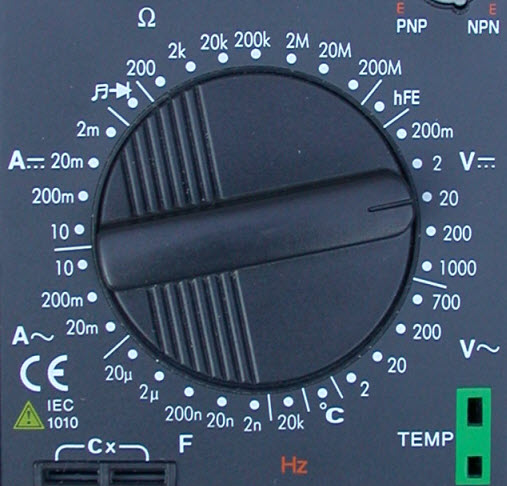

De afgebeelde draaiknop van een multimeter is van een:
1. manual range meter
2. auto range meter
3. adjust range meter

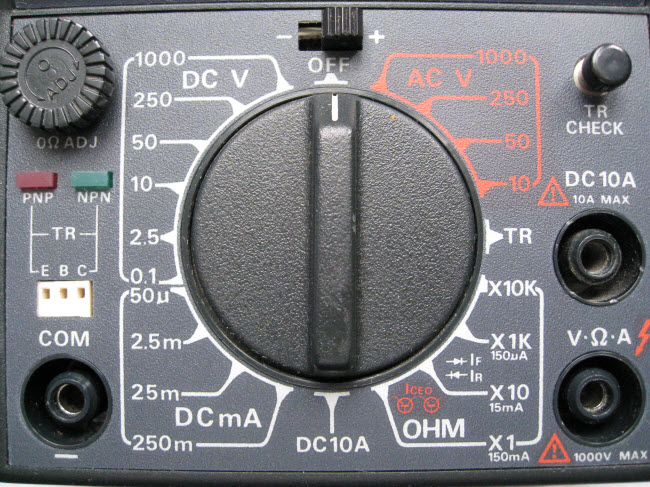

De afgebeelde draaiknop van een multimeter is van een:
1. manual range meter
2. auto range meter
3. adjust range meter
Op een analoge ohm-meter bevindt zich een draaiknop om de ohm-meter op nul ohm te calibreren.
Het calibreren is noodzakelijk omdat:
1. de stroomsterkte door de draaispoelmeter bij nul ohm gelijk moet blijven
2. de afwijking van de meter dan uitgesloten wordt van de meting
3. de weerstand van de meetdraden op deze manier op nul ohm wordt gecalibreerd

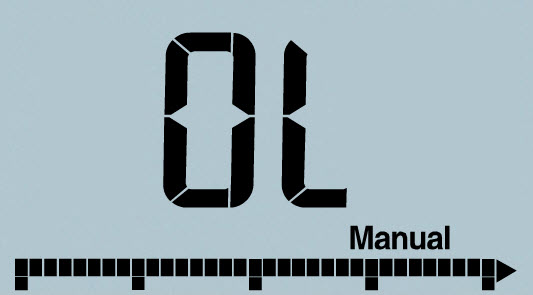

Een digitale multimeter geeft de onderstaande aanwijing aan in het display.
De betekenis hiervan is:
1. dat de meetwaarde te hoog is om in het display aan te kunnen geven
2. dat het meetbereik van de meter in een te hoge stand staat
3. dat de meetpennen van de volt of ampèremeter verkeerd zijn aangesloten

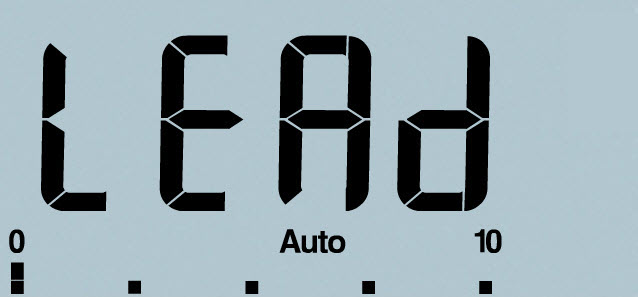

Een digitale multimeter geeft het volgende aan wanneer de meter in of uit de meetstand:
1. ampère wordt gezet
2. volt wordt gezet
3. ohm wordt gezet

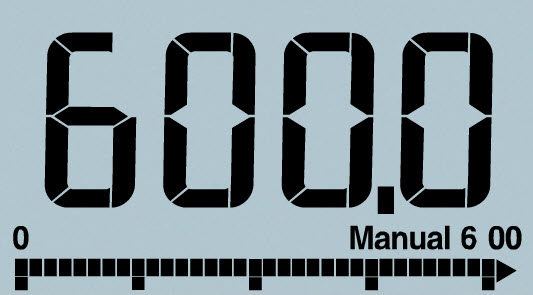

Het afgebeelde display is van een multimeter met een:
1. 3½ digit display
2. 3¼ digit display
3. 3¾ digit display
De draaispoelmeter van een analoge multimeter (MA 1H) heeft de volgende specificaties:
- R draaipsoelmeter = 1280 ohm.
- in het meetbereik 500 mA is het spanningsverschil over de meter 1,3 Volt
Wanneer deze meter in het meetbereik 500 mA wordt gezet zal er een shuntweerstand ingeschakeld worden van:
1. 2,599 ohm
2. 2,598 ohm
3. 2,600 ohm

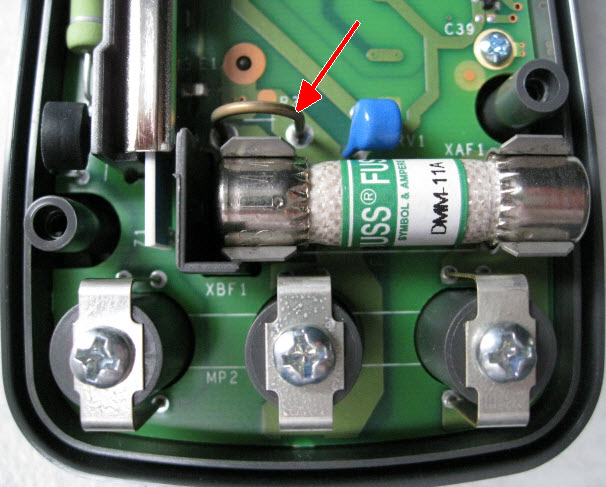

Afgebeeld is een deel van de inwendige schakeling van een digitale multimeter.
Het draadbruggetje aangegeven met de rode pijl dient ervoor als:
1. meetweerstand voor de ampèremeter
2. beveiliging wanneer een verkeerd meetbereik wordt gekozen
3. calibratieweerstand om de ohm-meter automatisch op nul te calibreren

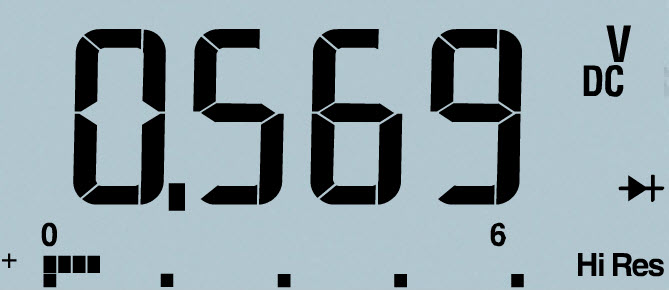

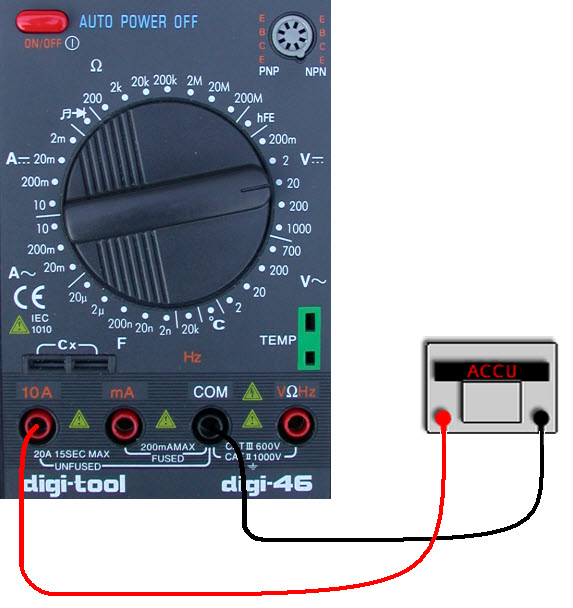

Met een multimeter wordt het volgende gemeten.
Er vindt nu de volgende meting plaats:
1. drempelspanning van een diode in doorlaatrichting meten
2. spanningsverlies in een willekeurig circuit meten
3. meting van een gelijkspanning over een hoog-ohmige weerstand
Wanneer een analoge meter als ohm-meter wordt geschakeld:
1. zal de polariteit van de meetpennen omkeren
2. dient de meter gecalibreerd te worden waarbij de meetpennen elkaar niet mogen raken
3. mogen beide meetpennen tijdens het meten niet met elkaar in aanraking komen
Bij een digitale multimeter met een 3¾ display is de maximale waarde van het meest linkse digit:
1. 1
2. 2
3. 3
Bij een digitale multimeter met een 3½ display is de maximale waarde van het meest linkse digit:
1. 1
2. 2
3. 3

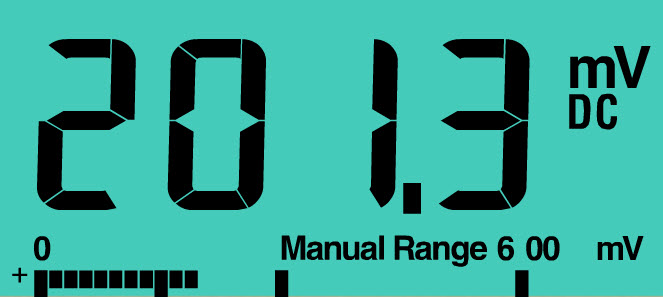

Afgebeeld is een deel van een display van een digitale multimeter.
Eén cijfer (0 t/m 9) wordt op het display getoond met:
1. 7 segmenten
2. 7 digits
3. 7 lcd's
Om een V4-meting te kunnen verrichten dienen:
1. 4 parallel-metingen verricht te worden
2. 2 serie en 2 parallel-metingen verricht te worden
3. 4 serie-metingen verricht te worden
Om een V4-meting te verrichten worden de meetdraden van een digitale voltmeter met 4 meter verlengd.
Dit verlengen is noodzakelijk om de V4-meting te kunnen verrichten tusen de aansluiting:
1. plus accu en plus verbruiker of min accu en min verbruiker
2. plus accu en min verbruiker of min accu en plus verbruiker
3. plus en min van de verbruiker of plus en min van de accu
In onderstaande schakeling wordt een meting verricht met een analoge voltmeter.
De voltmeter staat in het meetbereik 15 Volt en heeft een inwendige weerstand van 21 kilo-ohm per Volt.
De aanwijzing van de voltmeter bedraagt:
1. 9,0 Volt
2. 7,3 Volt
3. 5,7 Volt
Op een analoge multimeter bevindt zich een klein schroefje aan de onderzijde van de wijzerplaat.
Met dit schroefje is het mogelijk om:
1. de ohm-meter op oneindig te kunnen calibreren
2. de polariteit van de meetpennen bij gebruik van de ohmmeter om te keren
3. de spiegelplaat in de juiste stand te kalibereren om afleesfouten te beperken

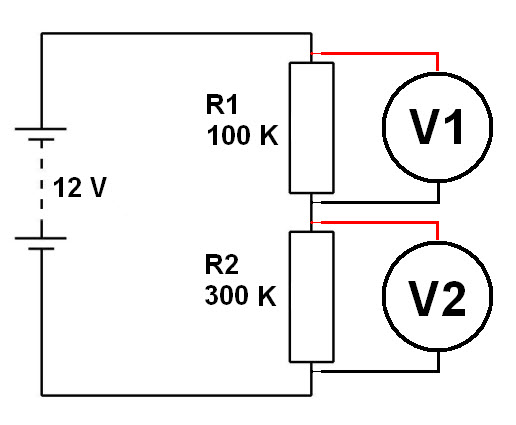

In onderstaande schakeling wordt een tweetal meting verricht met een analoge voltmeter. (niet tegelijkertijd)
De voltmeter V2 staat in het meetbereik 15 Volt en heeft een inwendige weerstand van 21 kilo-ohm per volt.
De aanwijzing van de voltmeter V2 bedraagt:
1. 9,0 Volt
2. 7,3 Volt
3. 4,7 Volt
In onderstaande schakeling wordt een tweetal meting verricht met een analoge voltmeter. (niet tegelijkertijd)
De voltmeter V1 staat in het meetbereik 5 Volt en heeft een inwendige weerstand van 20 kilo-ohm per volt.
De aanwijzing van de voltmeter V1 bedraagt:
1. 3,0 Volt
2. 1,7 Volt
3. 10,3 Volt
In onderstaande schakeling wordt tegelijkertijd een tweetal meting verricht met twee analoge voltmeters.
De voltmeter V1 staat in het meetbereik 5 Volt en heeft een inwendige weerstand van 20 kilo-ohm per volt.
De voltmeter V2 staat in het meetbereik 15 Volt en heeft een inwendige weerstand van 21 kilo-ohm per volt.
De aanwijzing van de voltmeters V1 en V2 bedragen:
1. V1 = 2,9 Volt
  V2 = 9,1 Volt
2. V1 = 1,7 Volt
  V2 = 10,3 Volt
3. V1 = 4,7 Volt
  V2 = 7,3 Volt
Een monteur sluit een auto-range digitale voltmeter in serie aan met de ingeschakelde achterruitverwarming.
Het gevolg zal zijn dat de:
1. voltmeter de installatie-spanning zal aangeven
2. voltmeter "Over Load" zal aangeven
3. zekering van de voltmeter zal doorsmelten
Een monteur sluit een digitale multimeter aan zoals afgebeeld.
Het gevolg zal zijn dat de:
1. multimeter onherstelbaar zal beschadigen
2. zekering in de meter door zal smelten
3. de meter "OL" in het display aan zal geven
Een monteur verricht een V4-meting met een digitale meter waarbij de meetdraden zijn verlengd met 4 meter.
De spanningsverliezen in de verlengde meetdraden:
1. zijn zeer laag door de geringe stroomsterkte welke door de draden loopt
2. zijn overal even hoog waardoor het automatisch wordt opgeheven
3. worden niet door de meter geregistreerd zodat het niet uitmaakt
De definitie van een "digitaal" signaal is; tussen 2 meetwaarden kunnen zich:
1. theoretisch oneindig veel overige meetwaarden bevinden
2. een beperkt aantal meetwaarden bevinden
3. geen overige meetwaarde bevinden
De definitie van een "analoog" signaal is; tussen 2 meetwaarden kunnen zich:
1. theoretisch oneindig veel overige meetwaarden bevinden
2. een beperkt aantal meetwaarden bevinden
3. geen overige meetwaarde bevinden
Een "RMS" multimeter zal alleen de juiste effectieve meetwaarde aangeven wanneer het gemeten signaal uit:
1. een zuiver symmetrisch sinus-vormig signaal bestaat
2. een zuiver symmetrisch zaagtand-vormig signaal bestaat
3. een zuiver symmetrisch blok-vormig signaal bestaat
Het verschil tussen een "TUE RMS"- en "RMS"-multimeter is dat een "TRUE RMS"-meter de:
1. effectieve meetwaarde zal aangeven van alle gemeten signalen
2. meest nauwkeurige meetwaarde van een sinus-vormig signaal zal aangeven
3. werkelijke top-waarde van het signaal zal aangeven
De effectieve waarde van een signaal wordt als volgt berekend:
1. Ueffectief = √2 : ½ x Utop
2. Ueffectief = Utop : ½ x √2
3. Ueffectief = ½ x √2 x Utop
De top-waarde van een effectief signaal wordt als volgt berekend:
1. Utop = Ueffectief : (√2 x ½)
2. Utop = Ueffectief x (½ x √2)
3. Utop = Ueffectief : (√2 : ½)

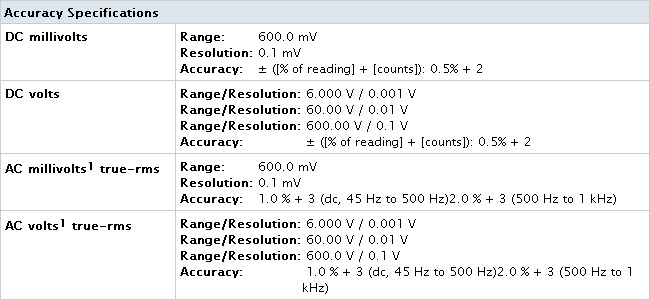

Van een digitale multimeter, uitgevoerd met een 3½ digit display, is de onderstaande tabel gegeven.
De meter wordt in het meetbereik auto-range Volt gezet.
Een werkelijk aanwezig spanning van 12,400 Volt zal door de meter aangegeven kunnen worden als:
1. maximaal = 12,464 Volt,
  minimaal = 12,336 Volt
2. maximaal = 12,48 Volt,
  minimaal = 12,32 Volt
3. maximaal = 12,44 Volt,
  minimaal = 12,34 Volt
Een werkelijke meetwaarde van 14,68234 Volt wordt door de volgende digitale meters als volgt aangegeven:
1.   3½ digit display geeft 14,68 Volt aan,
                   3¾ digit display geeft 14,68 Volt aan,
                   4 digit display geeft 14,68 Volt aan
2.   3½ digit display geeft 14,68 Volt aan,
                   3¾ digit display geeft 14,682 Volt aan,
                   4 digit display geeft 14,6823 Volt aan
3.   3½ digit display geeft 14,7 Volt aan,
                   3¾ digit display geeft 14,69 Volt aan,
                   4 digit display geeft 14,682 Volt aan
In de specificaties van een digitale multimeter staat; "4000 counts".
De betekenis hiervan is dat de meter:
1. 4000 samples per seconde uitvoert
2. overschakelt op een hoger meetbereik bij een grotere aanwijzing dan 39.99
3. dan uitgevoerd is met een display met 4,000 digits
In de specificaties van een digitale multimeter staat "4000 counts".
Het display van deze meter is uitgevoerd als een:
1. 3½ digit display
2. 3¾ digit display
3. 3¼ digit display
In de specificaties van een digitale multimeter staat "2000 counts".
Het display van deze meter is uitgevoerd als een:
1. 3½ digit display
2. 3¾ digit display
3. 3¼ digit display
In de specificaties van een digitale multimeter staat "2000 counts".
In het meetbereik 20 Volt bedraagt de maximale resolutie van deze meter:
1. 10 mV
2. 1 mV
3. 100 mV
In de specificaties van een digitale multimeter staat "2000 counts".
In het meetbereik 2 Volt bedraagt de maximale resolutie van deze meter:
1. 10 mV
2. 1 mV
3. 100 mV
In de specificaties van een digitale multimeter staat "4000 counts".
In het meetbereik 200 Volt bedraagt de maximale resolutie van deze meter:
1. 10 mV
2. 1 mV
3. 100 mV
Een functie welke wel op een digitale multimeter maar niet op een analoge multimeter kan voorkomen is de functie:
1. data-hold
2. diodetest
3. dB-meting
Een spanning is voor een mens gevaarlijk wanneer deze groter is dan:
1. 30 Volt AC-RMS of 60 Volt DC
2. 25 Volt AC-RMS of 50 Volt DC
3. 20 Volt AC-RMS of 40 Volt DC
Voor elke meting dien je met de gebruikte multimeter eerst een continuïteits-meting uit te voeren.
Het doel hiervan is om:
1. meetfouten als gevolg van afwijkingen in de meetkabels te voorkomen
2. te controleren of de batterij nog voldoende geladen is
3. om eventuele spanningen in de schakeling te ontladen
Om het staafdiagram op het display zo goed mogelijk een analoog signaal te laten volgen:
1. de sample-frequentie van het staafdiagram hoger dan van de digits
2. het signaal naar het staafdiagram altijd direct gekoppeld aan de meetpennen
3. is het staafdiagram opgebouwd uit zoveel mogelijk "punjtes"
De basis van een analoge meter is opgebouwd uit:
1. een elektromagneet en een permanente magneet
2. twee elektromagneten
3. twee permanente magneten
De most significant digit van een 3½ digit display kan zijn:
1. 0 of 1
2. 0, 1, 2 of 3
3. 0, 1, 2, 3, 4, 5, 6, 7, 8, of 9
De least significant digit van een 3½ digit display kan zijn:
1. 0 of 1
2. 0, 1, 2 of 3
3. 0, 1, 2, 3, 4, 5, 6, 7, 8, of 9
Een monteur gebruikt de "doorpiep" meting van een multimeter om zekeringen te controleren zonder ze te demonteren.
Deze manier van werken is:
1. niet betrouwbaar omdat niet duidelijk is welk circuit wordt doorgemeten
2. een goede manier om defecte zekeringen op te sporen
3. wel mogelijk maar alleen wanneer de voedingsspanning is uitgeschakeld
Een spoel heeft een weerstand van 0,5 ohm ± 0,05 ohm.
Wanneer je deze spoel doormeet met een "normale" digitale ohm-meter zal deze minimaal ongeveer:
1. 0,65 ohm aangeven
2. 0,45 ohm aangeven
3. 0,55 ohm aangeven
Een monteur heeft een V4-meting uitgevoerd met de volgende uitkomsten:
V1 = 11,85 Volt, V2 = 0,35 Volt, V3 = 11,75 Volt, V4 = 0,65 Volt.
De verrichtte metingen:
1. zijn goed uitgevoerd aangezien V3 vrijwel gelijk is aan V1
2. zijn niet juist uitgevoerd aangezien V1 = V2 + V3 + V4 niet helemaal klopt
3. kunnen kloppen wanneer de metingen verricht zijn met een analoge meter
Een monteur heeft een V4-meting uitgevoerd met de volgende uitkomsten:
V1 = 11,90 Volt, V2 = 0,00 Volt, V3 = 11,90 Volt, V4 = 0,00 Volt.
De verrichtte metingen wijzen erop dat:
1. er ergens een onderbreking aanwezig is in het circuit
2. de verbruiker volgens deze metingen prima werkt
3. er massa-sluiting aanwezig is
De digits van een "normale" digitale multimeter worden tussen de:
1. 1 en 5 keer per seconde ge-update
2. 5 en 25 keer per seconder ge-update
3. 25 en 50 keer per seconde ge-update
Het "analoge" staafdiagram van een "normale" digitale multimeter wordt tussen de:
1. 1 en 5 keer per seconde ge-update
2. 5 en 25 keer per seconde ge-update
3. 25 en 50 keer per seconde ge-update
Het gemeten signaal op de meetpennen wordt in een digitale multimeter gedigitaliseerd met behulp van een:
1. Analoog naar Digitaal omzetter
2. Schmitt Trigger
3. Microprocessor
Een digitale multimeter werkt volgens het pricipe van een:
1. differentiaal meting
2. translineaire meting
3. demodulatie meting
De AC-stand van een multimeter kan gebruikt worden voor het meten aan een:
1. inductieve krukaspositie-sensor
2. Hall-nokkenaspositie-sensor
3. gaskleppositie-sensor
De meter welke de grootste belasting veroorzaakt voor een elektrische schakeling is een:
1. analoge voltmeter
2. digitale ampèremeter
3. contactloze stroomtang
Een clandestiene verbruiker dient opgespoord te worden met een:
1. ampèremeter
2. ohm-meter
3. voltmeter
De crest-factor van een mutlimeter is de verhouding tussen de:
1. top-waarde en de RMS-waarde
2. amplitude en de effectieve waarde
3. TRMS-waarde en de toptop-waarde
Een shunt in een multimeter is een:
1. laag-ohmige weerstand welke als stroommeetweerstand wordt gebruikt
2. weerstand welke in serie wordt geschakeld bij gebruik als voltmeter
3. spanningsval-weerstand welke alleen in een analoge meter wordt toegepast
Een shunt wordt in een multimeter gebruikt wanneer deze in de meeteenheid:
1. ampère staat geschakeld
2. volt staat geschakeld
3. ohm staat geschakeld
Om de isolatieweerstand te controleren is een:
1. mega-ohmmeter (of megger) noodzakelijk
2. milli-ohmmeter noodzakelijk
3. micro-ohmmeter noodzakelijk
Metingen welke met een milli-ohmmeter worden uitgevoerd zijn:
1. vierpuntsmetingen
2. tweepuntsmetingen
3. zespuntsmetingen

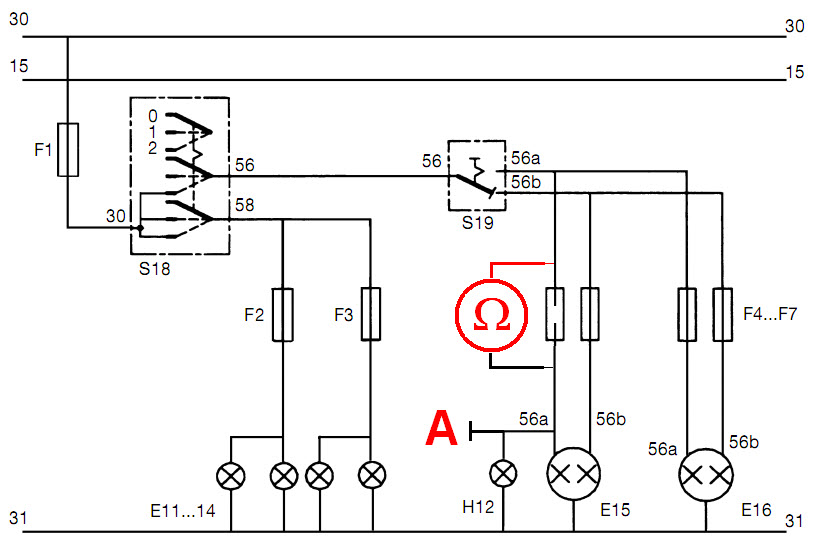

In het onderstaande schema bevindt zich een kortsluting, aangegeven met A, waardoor zekering F4 is doorgebrand.
De aangesloten ohm-meter zal:
1. ongeveer 1,5 ohm aangeven
2. OL aangeven
3. ongeveer 5,5 ohm aangeven
Om de opgenomen startstroom naar de startmotor te meten moet de stroomtang:
1. in de pluskabel van de accu worden geplaatst
2. in de minkabel van de accu worden geplaatst
3. in de pluskabel of minkabel van de accu worden geplaatst

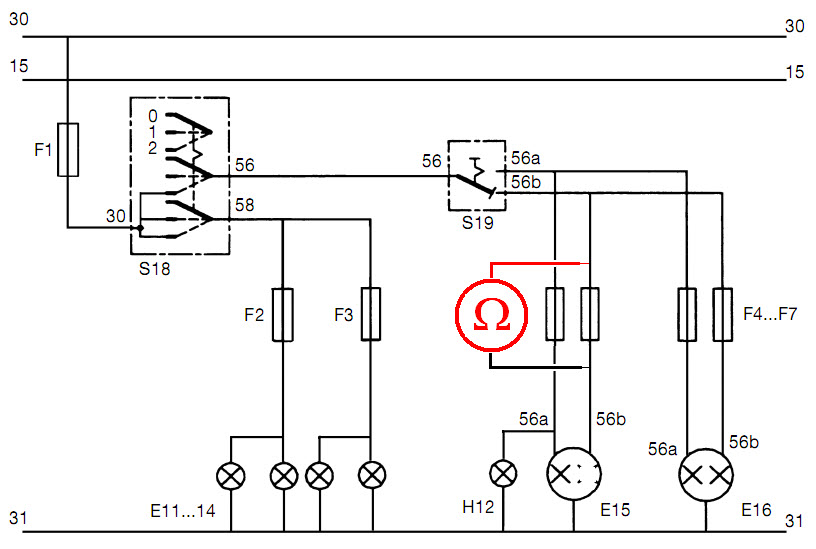

In het onderstaande schema is het dimlicht van E15 doorgebrand.
De aangesloten ohm-meter zal:
1. ongeveer 1,5 ohm aangeven
2. OL aangeven
3. ongeveer 0,3 ohm aangeven
Een digitale voltmeter heeft een inwendige weerstand van 10 M-ohm.
Wanneer met deze meter de accuspanning (Ubron = 12,2 Volt, Ri = 0,08 ohm) wordt gemeten zal er een spanningsverlies in de accu ontstaan van:
1. 64,01 micro-volt
2. 15,25 milli-volt
3. 9,76 nano-volt
De voltmeter waarbij de aanwiijzing (wijzer of display) van energie wordt voorzien door het te meten circuit is een:
1. analoge meter
2. digitale meter
3. analoge en digitale meter
Op een multimeter bevindt zich het onderstaande symbool.
De betekenis ervan is:
1. gelijkspanning of DC
2. wisselspanning of AC
3. frequentie of Hz
Wanneer de meetkabels van een digitale voltmeter worden verwisseld zal de meter:
1. een negatieve waarde aangeven
2. OL aangeven
3. hoogstwaarschijnlijk defect raken
In de onderstaande schakeling wordt de startstroom gemeten met een stroomtang.
Volgens de fabrieksgegevens zou de startstroom ongeveer 90 Ampère moeten bedragen.
De stroomtang zal in het display:
1. ongeveer 180 Ampère aangeven
2. ongeveer 90 Ampère aangeven
3. ongeveer 0 Ampère aangeven
In de onderstaande schakeling wordt de startstroom gemeten met een stroomtang.
Volgens de fabrieksgegevens zou de startstroom ongeveer 90 Ampère moeten bedragen.
De stroomtang zal in het display:
1. ongeveer 180 Ampère aangeven
2. ongeveer 90 Ampère aangeven
3. ongeveer 0 Ampère aangeven
In de onderstaande afbeelding is een "Break Out Box" afgebeeld.
Elke uitgang is voorzien van een serieweerstand van 10 kilo-ohm om:
1. eventuele kortsluiting van sensoren of actuatoren te voorkomen
2. de invloed van de meter op de schakeling zo klein mogelijk te houden
3. eenvoudiger storingen te kunnen simuleren met de Break Out Box
Eén nano-volt komt overeen met:
1. 0,000000001 Volt
2. 0,000001 Volt
3. 0,001 Volt
Eén micro-volt komt overeen met:
1. 0,000000001 Volt
2. 0,000001 Volt
3. 0,001 Volt
De onderstaande aanwijzing van een analoge meter:
1. wordt verkeerd afgelezen
2. geeft ongeveer 9 Volt AC aan
3. geeft ongeveer 8,5 Volt DC aan
De onderstaande aanwijzing van een analoge meter:
1. wordt verkeerd afgelezen
2. geeft ongeveer 9 Volt AC aan
3. geeft ongeveer 8,5 Volt DC aan
Afgebeeld is een draaischakelaar van een digitale multimeter.
Om een gelijkspanning van 0,15 Volt zo nauwkeurig mogelijk aan te laten geven dient de draaischakelaar in de stand:
1. 200mV DC te worden gezet
2. 2 V AC te worden gezet
3. 20 V DC te worden gezet
Afgebeeld is een draaischakelaar van een digitale multimeter.
Om een wisselspanning van 0,15 Volt zo nauwkeurig mogelijk aan te laten geven dient de draaischakelaar in de stand:
1. 200mV DC te worden gezet
2. 2 V AC te worden gezet
3. 20 V DC te worden gezet

meerkeuzetoetsMeetinstrumenten

meerkeuzetoets

Meetinstrumenten
