TIMLOTO (Technische Informatica Motorvoertuigen Leerweg Open Technisch Onderwijs)

De reden waarom men in een dynamo elektromagneten toepast en geen permanente magneten is:
1. de afgegeven dynamospanning is nu te begenzen
2. het magnetisch veld van de rotor zal nu niet ontregeld worden
3. elektromagneten nemen minder ruimte in dan permanente magneten
De rotor van een wisselstroomdynamo heeft een weerstand van ongeveer:
1. 3,0 ohm
2. 0,1 ohm
3. 1,0 ohm
Voor een wisselstroomdynamo is één van de volgende beweringen juist:
1. de velddioden verbinden de statorspoelen met de regelaar
2. de statorspoelen zijn altijd in driehoek geschakeld
3. een statorspoel heeft een hogere weerstand dan de rotorspoel
De magneetpolen van de rotor zijn afgeschuind.
Dit heeft men gedaan om:
1. de opgewekte spanning gelijkmatiger te maken
2. een compacte bouwwijze te verkrijgen
3. een hoger maximum toerental mogelijk te maken

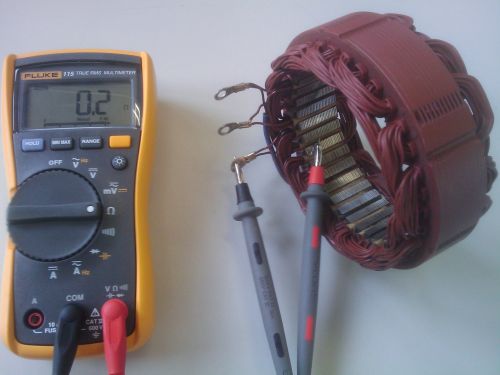

De weerstand van een statorspoel is ongeveer:
1. 0,1 ohm
2. 3,0 ohm
3. 1,0 ohm
De spanningsregelaar van een dynamo is ondergebracht in het:
1. veldcircuit en beschermt de verbruikers
2. veldcircuit en beveiligt de dynamo
3. laadcircuit en beschermt de verbruikers
Een driefasen dynamo met zes poolparen draait met een toerental van 6000 omw/min.
De frequentie van de opgewekte wisselspanning in één statorspoel bedraagt:
1. 600 Hertz
2. 1800 Hertz
3. 3600 Hertz
Bij een wisselstroomdynamo is één van onderstaande beweringen juist:
1. de veldstroom wordt via de koolborstels en de sleepringen
  naar de rotorspoel gevoerd
2. wanneer de draairichting van de rotor wordt gewijzigd zal de accu
  ontladen worden
3. de wikkeling waaruit de laadstroom komt, is een deel van de rotor

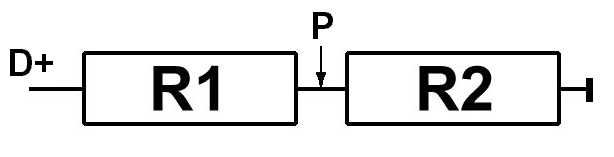

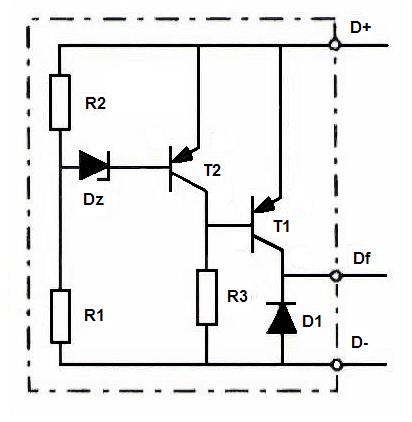

Afgebeeld is een spanningsdeler van een elektronische spanningsregelaar.
De weerstanden R1 en R2 verhouden zich als 2 : 1.
Tussen de weerstanden wordt op punt P een spanning gemeten van 4,8 V.
De spanning op de D+ aansluiting is dan:
1. 14,4 Volt
2. 13,5 Volt
3. 8,8 Volt
Een dynamo levert een vermogen van 720 watt.
Het rendement van deze dynamo is 75%.
Het toegevoerde vermogen is dan:
1. 960 Watt
2. 864 Watt
3. 1076 watt

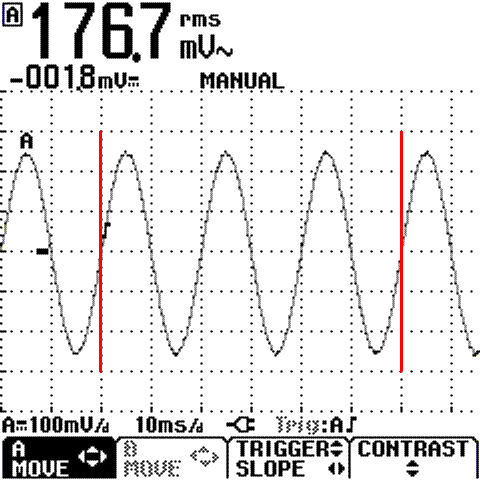

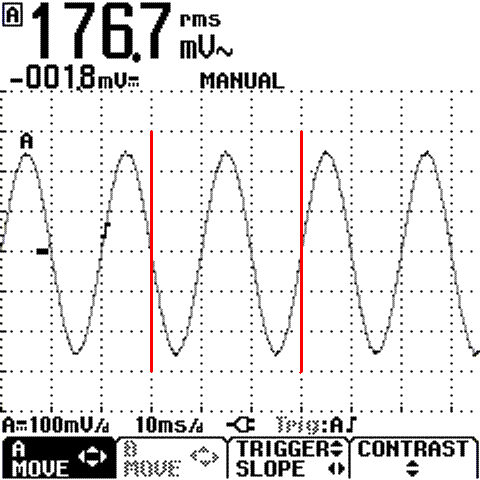

Gegeven is een wisselspanning.
Het aantal perioden tussen de 2 rode lijnen bedraagt:
1. 3
2. 1,5
3. 6
Op een wisselstroomdynamo staat max stroomsterkte 50 A bij 14V.
De dynamo kan niet meer dan 50 A leveren omdat:
1. de magnetische velden van de rotor en de stator elkaar bij 50 A
  teveel tegenwerken
2. de rotorstroom dan wordt onderbroken
3. de spanningsregelaar de stroom begrenst
In een dynamo wordt vanaf de multiriem naar de verbruikers:
1. mechanische energie omgezet in elektrische energie
2. magnetische energie omgezet in elektrische energie
3. elektrische energie omgezet in magnetische energie
Het doel van velddiodes in een dynamo is onder andere de:
1. rotorstroom door laten
2. laadstroom door te laten
3. rotorstroom te begrenzen
De diodes welke zowel de laadstroom als de veldstroom door laten zijn de:
1. veld-diodes
2. min-diodes
3. plus-diodes

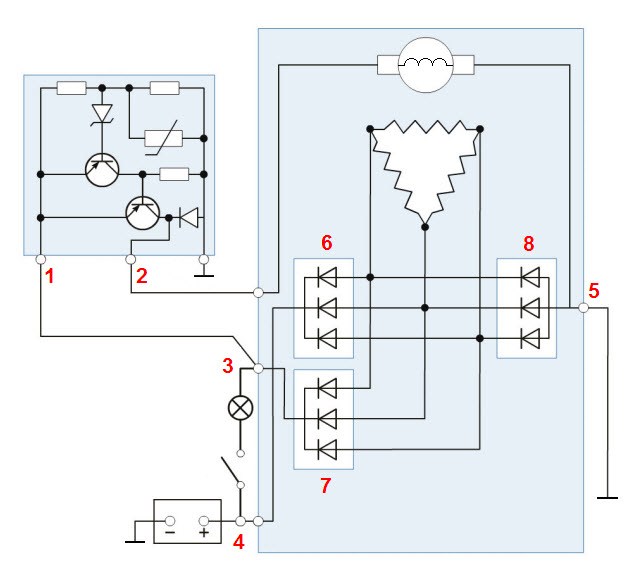

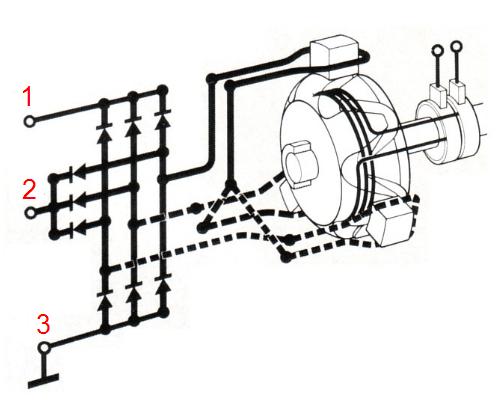

In de onderstaande afbeelding zijn de genummerde aansluitingen:
1. 1 = B+, 2 = D+, 3 = D-
2. 1 = D+, 2 = B+, 3 = D-
3. 1 = B+, 2 = Df, 3 = D-
De wisselspanning van een dynamo moet gelijkgericht worden omdat:
1. een accu alleen maar geladen kan worden met een gelijkspanning
2. de verlichting van een auto alleen maar kan werken op
  een gelijkspanning
3. de stroomsterkte door de verbruikers anders te hoog op zou kunnen lopen

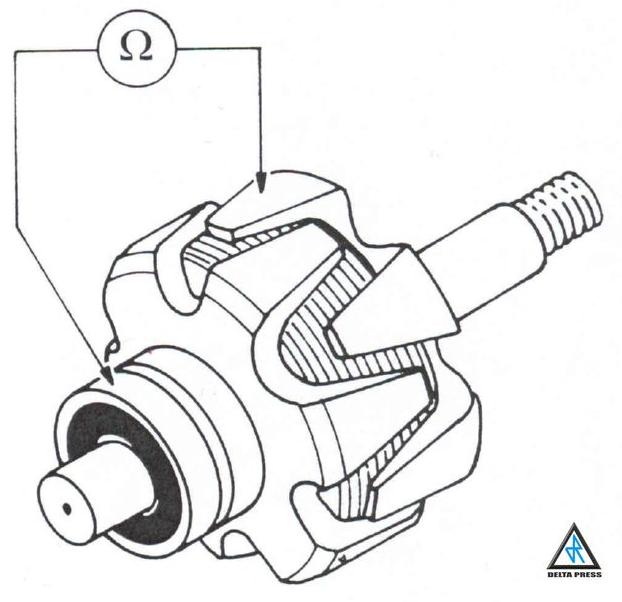

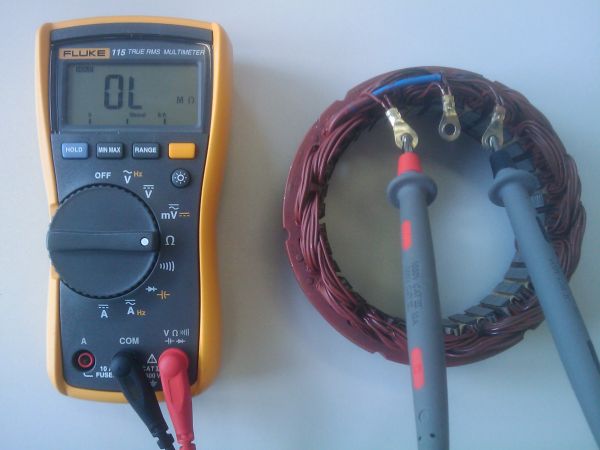

In de afbeelding wordt de rotor gecontroleerd op:
1. massa-sluiting
2. koper-sluiting
3. onderbroken wikkeling

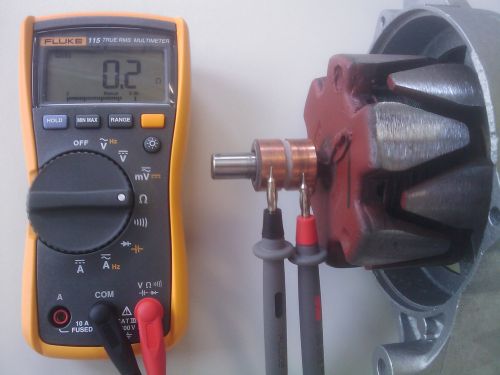

In de afbeelding wordt de rotor afgekeurd indien de meter:
1. OL aangeeft
2. 3,0 Ohm aangeeft
3. 2,0 M-Ohm aangeeft

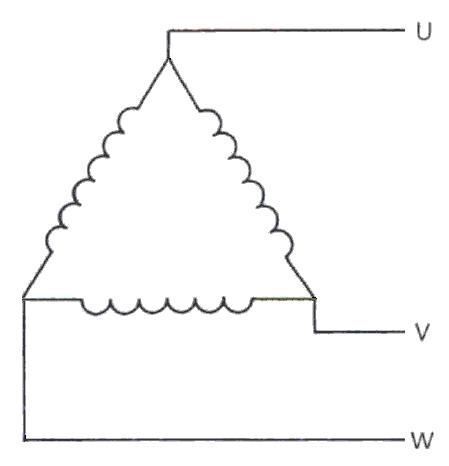

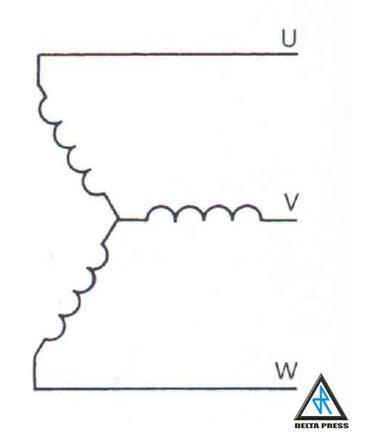

De onderstaande afbeelding stelt een stator voor:
1. geschakeld als sterschakeling
2. geschakeld als driehoekschakeling
3. geschakeld zonder sterpunt
De statorkern bestaat uit een pakket van gelamelleerde weekijzeren plaatjes omdat:
1. de wervelstromen en de warmte-ontwikkeling hierdoor worden beperkt
2. het magnetisch veld hierdoor beter wordt doorgegeven
3. de weerstand van de stator hierdoor lager wordt waardoor
  er minder spanningsverlies optreedt
De spanningsregelaar begrenst de laadspanning van de dynamo door:
1. de rotorstroom te regelen
2. de statorstroom te regelen
3. de kortsluitstroom te regelen

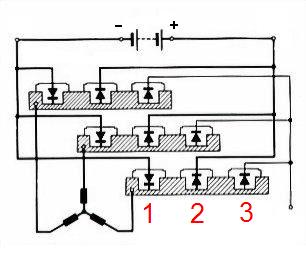

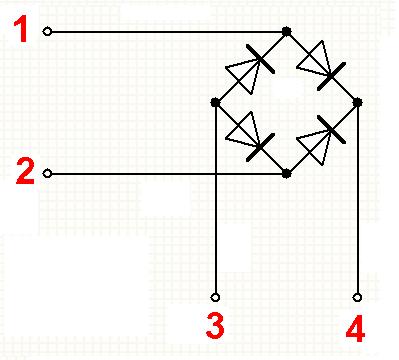

In de onderstaande afbeelding stellen de diodes voor:
1. 1 = min-diode, 2 = plus-diode, 3 = velddiode
2. 1 = velddiode, 2 = plus-diode, 3 = min-diode
3. 1 = plus-diode, 2 = velddiode, 3 = min-diode
Een losse spanningsregelaar wordt gecontroleerd met een regelbare voeding en een lamp.
De regelbare voeding dient aangesloten te worden op de aansluitingen:
1. + voeding = D+, - voeding = D-
2. + voeding = Df, - voeding = D-
3. + voeding = B+, - voeding = D-

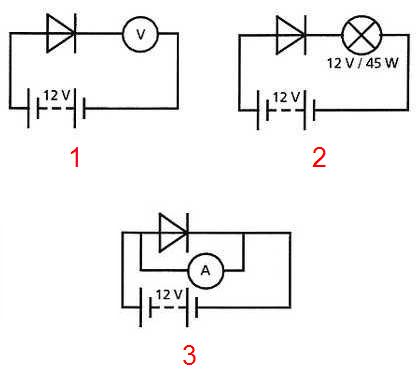

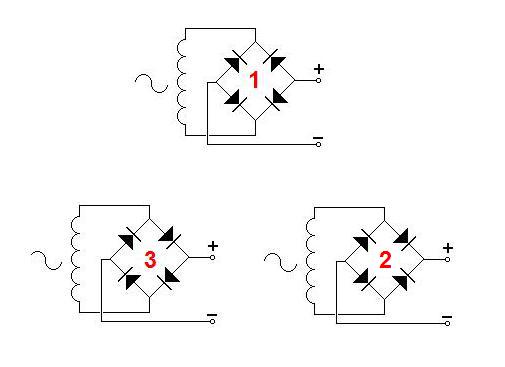

Een losse diode wordt op juiste wijze op doorlaatrichting gecontroleerd in de schakeling:
1. 1
2. 2
3. 3
Wanneer het dynamotoerental stijgt bij een gelijkblijvend aantal verbruikers zal de gemiddelde rotorstroom:
1. af nemen
2. toe nemen
3. gelijk blijven

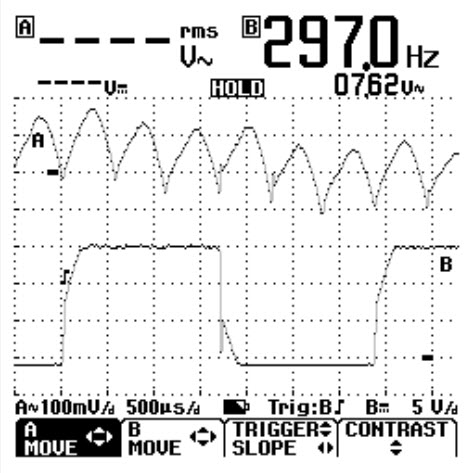

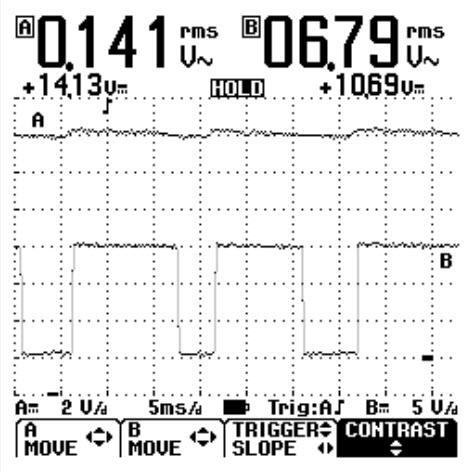

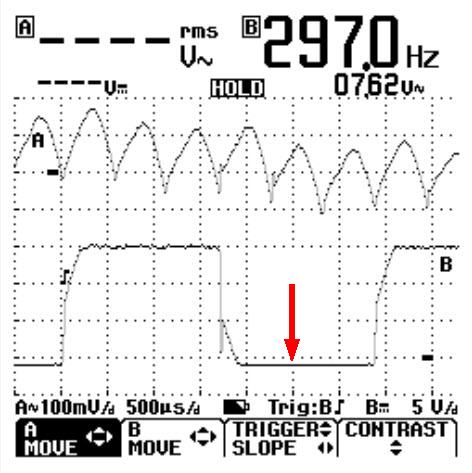

De rimpelspanning van de dynamo mag een maximale amplitude hebben van:
1. 500 mV
2. 50 mV
3. 5 mV
Bij stilstaande motor wordt het contact aangezet en de dynamocontrolelamp brandt. De spanning op aansluiting D+ van de dynamo bedraagt nu ongeveer:
1. 1,5 Volt
2. 11,5 Volt
3. 0,0 Volt
Een rotor moet volgens de fabrieksgegevens een weerstand hebben van 3,2 ohm.
Wanneer de rotor wordt doorgemeten blijkt de weerstand 2,0 ohm te zijn.
De rotor moet afgekeurd worden omdat deze:
1. kopersluting heeft
2. massa-sluiting heeft
3. een onderbroken spoel heeft
Een rotor moet volgens de fabrieksgegevens een weerstand hebben van 3,2 ohm.
Wanneer de rotor wordt doorgemeten blijkt de ohm-meter "OL" aan te geven.
De rotor moet afgekeurd worden omdat deze:
1. kopersluting heeft
2. massa-sluiting heeft
3. een onderbroken spoel heeft

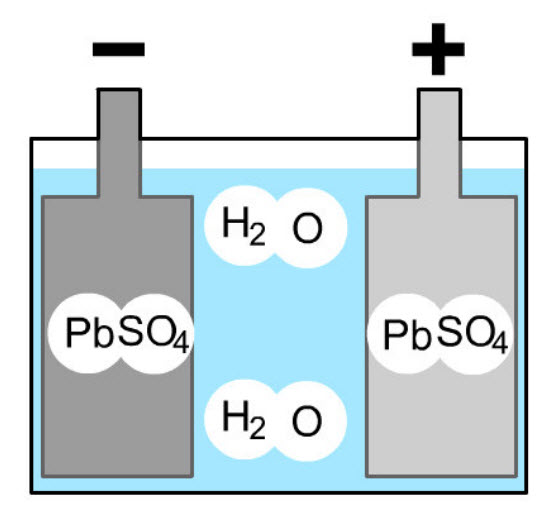

BIj een volledig geladen accu heeft het elektrolyt een dichtheid van:
1. 1,28 kg / dm3
2. 1,14 kg / dm3
3. 1,00 kg / dm3
BIj een volledig ontladen accu heeft het elektrolyt een dichtheid van:
1. 1,28 kg / dm3
2. 1,14 kg / dm3
3. 1,00 kg / dm3

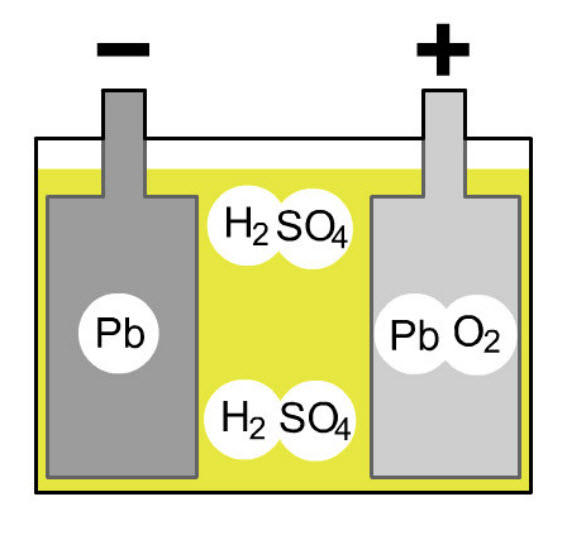

Het elektrolyt in een accu bestaat uit een mengsel van:
1. zwavelzuur en gedemineraliseerd water
2. zoutzuur en leidingwater
3. salpeterzuur en ontkalkt water
Wanneer een accu wordt ontladen zal de zuurdichtheid van het elektrolyt:
1. afnemen
2. toenemen
3. gelijk blijven
Wanneer een accu wordt geladen zal de zuurdichtheid van het elektrolyt:
1. afnemen
2. toenemen
3. gelijk blijven

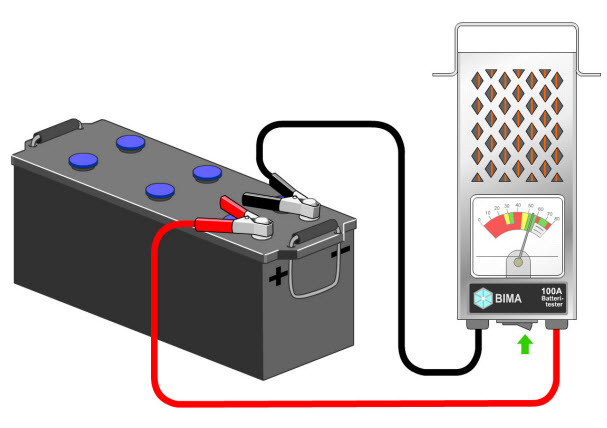

Een accu heeft een bronspanning Uo van 12,10 Volt.
De inwendige weerstand Ri van deze accu bedraagt 0,012 ohm.
De accu wordt ontladen met een stroomsterkte van 50 Ampère.
De klemspanning Uk van de accu bedraagt nu:
1. 11.50 Volt
2. 12,70 Volt
3. 11,80 Volt
Wanneer bij een accu het niveau van het elektrolyt te laag is moet dit worden bijgevuld met:
1. gedemineraliseerd water
2. zwavelzuur
3. elektrolyt
Wanneer een accu normaal wordt geladen bedraagt de laadstroom:
1. 5 tot 10% van de capaciteit
2. 30 tot 50% van de capaciteit
3. ongeveer 0,1% van de capaciteit
Wanneer een accu met een snellader wordt geladen bedraagt de laadstroom:
1. tussen de 5 en 10% van de capaciteit
2. tussen de 30 en 50% van de capaciteit
3. ongeveer 0,1% van de capaciteit
Twee accu's van 12 Volt met een capaciteit van 44 Ah worden met elkaar in serie geschakeld. De totale spanning zal nu:
1. 24 Volt bedragen en de capaciteit bedraagt dan 88 Ah
2. 12 Volt bedragen en de capaciteit bedraagt dan 44 Ah
3. 24 Volt bedragen en de capaciteit bedraagt dan 44 Ah.
In de dynamo wordt de wisselspanning opgewekt in:
1. de stator
2. de rotor
3. het anker
In een dynamo wordt een spanning opgewekt doordat:
1. een draaiend magnetisch veld zich in een stilstaande spoel bevindt
2. een draaiende spoel zich in een stilstaand magnetisch veld bevindt
3. zowel de spoel als het magnetisch veld zich ten opzichte van elkaar bewegen
De sleepringen met koolborstels binnen de dynamo dienen ervoor om de:
1. veldstroom door te laten
2. laadstroom door te laten
3. wervelstromen door te laten
Een rotor is altijd uitgevoerd als elektromagneet omdat:
1. de laadspanning van de dynamo begrenst moet kunnen worden
2. de laadstroom van de dynamo begrenst moet kunnen worden
3. er een wisselspanning opgewekt moet worden in de dynamo
De stator in een dynamo is opgebouwd uit:
1. 3 fasen welke elektrisch 120° ten opzichte van elkaar liggen verschoven
2. 2 fasen welke elektrisch 180° ten opzichte van elkaar liggen verschoven
3. 4 fasen welke elektrisch 90° ten opzichte van elkaar liggen verschoven
Het dynamo-controlelampje dooft wanneer de dynamo goed werkt.
Het lampje wordt "uitgezet" door:
1. het spanningsverschil over het lampje 0 Volt te maken
2. de stroomkring van het lampje te onderbreken
3. beide aansluitingen van het lampje door te verbinden met 0 Volt

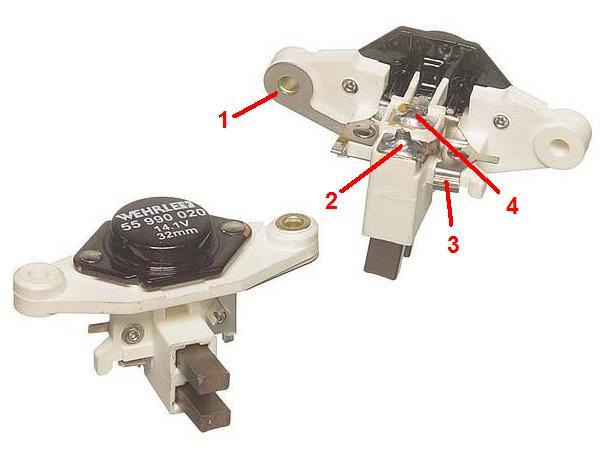

De koolborstels op de spanningsregelaar zijn verbonden met de aansluitingen:
1. D+ en Df
2. D+ en B+
3. B+ en D-
Van een dynamo is de rotorspoel onderbroken.
Wanneer nu het contact wordt aangezet zal op aansluiting:
1. D+ de accuspanning worden gemeten
2. Df de accuspanning worden gemeten
3. D- de accuspanning worden gemeten

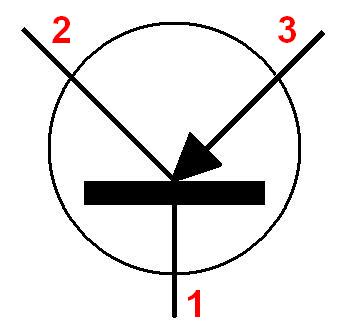

De stuurstroom door een NPN-transistor stroomt van de:
1. Basis naar de Emitter
2. Emitter naar de Basis
3. Collector naar de Basis

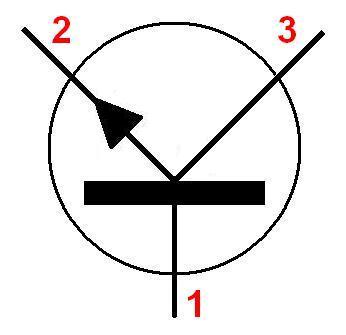

De stuurstroom door een PNP-transistor stroomt van de:
1. Basis naar de Emitter
2. Emitter naar de Basis
3. Collector naar de Basis
De hoofdstroom door een PNP-transistor stroomt van de:
1. Collector naar de Emitter
2. Emitter naar de Collecor
3. Basis naar de Emitter
De hoofdstroom door een NPN-transistor stroomt van de:
1. Collector naar de Emitter
2. Emitter naar de Collecor
3. Basis naar de Emitter
Wanneer de laadspanning te hoog oploopt zal dit onderdeel in de spanningsregelaar bepalen dat de rotorstroom wordt onderbroken:
1. zenerdiode
2. transistor
3. vrijloopdiode

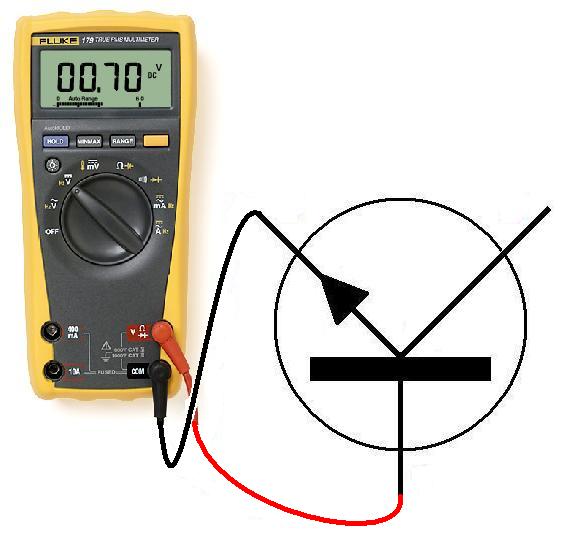

Een transistor zal in geleiding komen wanneer de spanning over de Basis en Emitter ongeveer:
1. 0,7 Volt bedraagt
2. 0,2 Volt bedraagt
3. 12,0 Volt bedraagt
Wanneer een transistor volledig in geleiding is (verzadigd) zal de spanning tussen de Emitter en de Collector ongeveer:
1. 0,2 Volt bedragen
2. 0,7 Volt bedragen
3. 12,0 Volt bedragen
De halfgeleiders in de spanningsregelaar moeten beschermd worden tegen de inductiespanning van de rotor.
Deze bescherming is gerealiseerd door een:
1. vrijloopdiode parallel aan de rotorspoel te monteren
2. weerstand in serie met de rotorspoel te monteren
3. condensator parallel aan de rotorspoel te monteren
De schoepen van de koelventilator zijn niet allemaal even groot.
De reden hiervan is:
1. dat dit minder geluid veroorzaakt
2. dat de ventilator daarmee is gebalanceerd
3. dat de dynamo beter wordt gekoeld
De stator van een dynamo is opgebouwd uit dunne plaatjes weekijzer.
De reden hiervan is:
1. om wervelstromen zo veel mogelijk te voorkomen
2. het magnetisch veld beter te geleiden
3. de statorwindingen beter in de stator geklemd te houden
De voorbekrachtigingsstroom van een dynamo bedraagt ongeveer:
1. 0,2 Ampère
2. 3,0 Ampère
3. 12,0 Ampère
De zelfbekrachtigingsstroom van een dynamo bedraagt ongeveer:
1. 0,2 Ampère
2. 3,0 Ampère
3. 12,0 Ampère
De dynamo schakelt over op zelfbekrachtiging wanneer de opgewekte spanning in de stator meer dan:
1. 1,4 Volt bedraagt
2. 0,7 Volt bedraagt
3. 2,1 Volt bedraagt

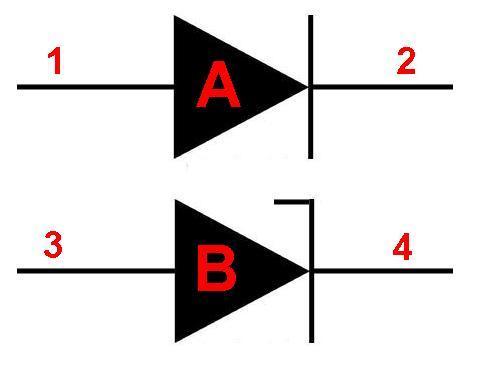

Het voordeel van een zenerdiode ten opzichte van een gewone diode is dat:
1. een zenerdiode ook in sperrichting gebruikt kan worden
2. de drempelspanning van een zenerdiode 0 Volt bedraagt
3. een zenerdiode niet beveiligd hoeft te worden tegen inductiespanningen
Tussen de dynamo-aansluiting B+ en D- bevindt zich soms een condensator.
De functie van deze condensator is:
1. afvlakken van de rimpelspanning
2. voorkomen dat het dynamo-lampje zwak blijft branden
3. voorbekrachtigen van de dynamo wanneer deze nog stil staat

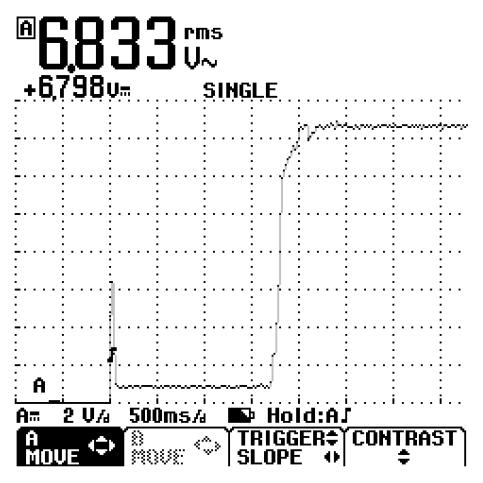

Het afgebeelde scoopbeeld is gemeten tussen aansluiting D+ en D-.
Het triggersymbool geeft het moment aan dat het contact wordt aangezet.
De dynamo is gaan bijladen na:
1. 1700 ms
2. 500 ms
3. 50 ms
Het afgebeelde scoopbeeld is gemeten tussen aansluiting D+ en D-.
Het triggersymbool geeft het moment aan dat het contact wordt aangezet.
De spanning op aansluiting D+ bij stilstaande dynamo bedraagt:
1. 1,0 Volt
2. 6,4 Volt
3. 14,8 Volt
Het afgebeelde scoopbeeld is gemeten tussen aansluiting D+ en D-.
Het triggersymbool geeft het moment aan dat het contact wordt aangezet.
De spanning op aansluiting D+ bij draaiende dynamo bedraagt:
1. 1,0 Volt
2. 6,4 Volt
3. 14,8 Volt
Het onderdeel in de spanningsregelaar welke daadwerkelijk de rotorstroom onderbreekt is een:
1. transistor
2. zenerdiode
3. thyristor
De genummerde aansluitingen van de afgebeelde transistor zijn:
1. 1 = Basis, 2 = Collector, 3 = Emitter
2. 1 = Emitter, 2 = Basis, 3 = Collector
3. 1 = Basis, 2 = Emitter, 3 = Collector
De genummerde aansluitingen van de afgebeelde transistor zijn:
1. 1 = Basis, 2 = Collector, 3 = Emitter
2. 1 = Emitter, 2 = Basis, 3 = Collector
3. 1 = Basis, 2 = Emitter, 3 = Collector
In de onderstaande afbeelding is de transistor:
1. in geleiding
2. niet in geleiding
3. gedeeltelijk in geleiding
De statorspoelen kunnen geschakeld worden in:
1. ster-schakeling en driehoek-schakeling
2. blok-schakeling en ster-schakeling
3. serieschakeling en parallelschakeling
In onderstaande schakeling zijn 4 gelijkrichtdiodes afgebeeld in een Graetz-schakeling.
De genummerde aansluitingen zijn verbonden met:
1.   1 = wisselspanning;
                   2 = wisselspanning;
                   3 = min accu;
                   4 = plus accu
2.   1 = plus accu;
                   2 = wisselspanning;
                   3 = min accu;
                   4 = wisselspanning
3.   1 = wisselspanning;
                   2 = min accu;
                   3 = plus accu;
                   4 = wisselspanning
Voor onderstaande afbeeldingen geldt het volgende:
1. A = diode; B = zenerdiode
  1 = anode, 2 = kathode, 3 = anode, 4 = kathode
2. A = zenerdiode, B = diode
  1 = kathode, 2 = anode, 3 = kathode, 4 = anode
3. A = diode, B = thyristor
  1 = anode, 2 = kathode, 3 = kathode, 4 = anode
Afgebeeld is een spanningsdeler van een elektronische spanningsregelaar.
De weerstanden R1 en R2 verhouden zich als 2 : 1.
Tussen de weerstanden wordt op punt P een spanning gemeten van 4,8 V.
De spanning over weerstand R1 zal nu:
1. 9,6 Volt bedragen
2. 14,4 Volt bedragen
3. 7,2 Volt bedragen
De rotor hoeft niet opgebouwd te worden uit een pakket van gelamelleerde weekijzeren plaatjes omdat:
1. in de rotor altijd al wervelstromen aanwezig zijn
2. de rotor zelf zich niet bevindt in een wisselend magnetisch veld
3. het magnetisch veld van de rotor zo sterk mogelijk moet zijn
In het onderstaande scoopbeeld stelt kanaal A de rimpelspaning voor op aansluiting B+ en kanaal B de spanning van 1 fase.
De freqentie van de rimpelspanning bedraagt:
1. ± 1780 Hz
2. ± 890 Hz
3. ± 294 Hz
In het onderstaande scoopbeeld stelt kanaal A de rimpelspaning voor op aansluiting B+ en kanaal B de spanning van 1 fase.
De freqentie van de fase-spanning bedraagt:
1. ± 1780 Hz
2. ± 890 Hz
3. ± 294 Hz

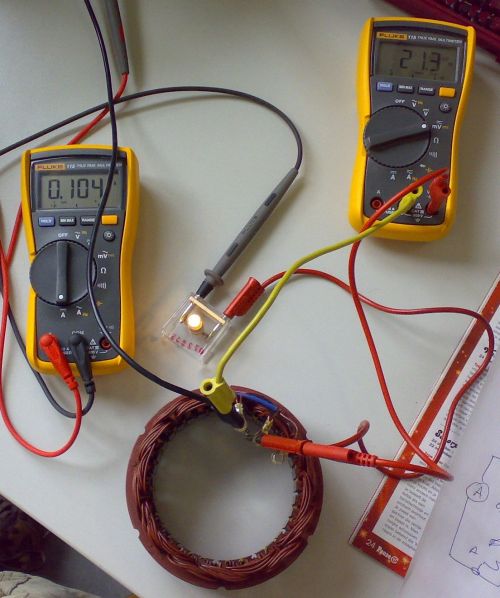

Afgebeeld is een testopstelling van een goed werkende stator in driehoek geschakeld.
De weerstand van 1 fase bedraagt ongeveer:
1. 0,307 ohm
2. 0,102 ohm
3. 0,205 ohm
Afgebeeld is een testopstelling van een goed werkende stator in ster geschakeld.
De weerstand van 1 fase bedraagt ongeveer:
1. 0,307 ohm
2. 0,102 ohm
3. 0,205 ohm

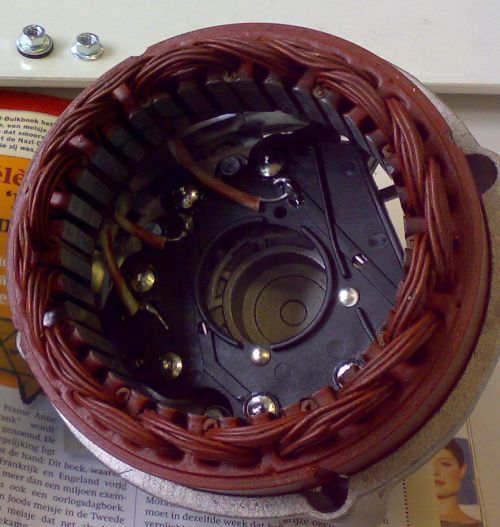

Bij de afgebeelde 3-fasen stator hoort een rotor met:
1. 6 poolparen
2. 3 poolparen
3. 9 poolparen
De afgebeelde stator heeft:
1. massa-sluiting
2. koper-sluiting
3. een onderbroken wikkeling
De afgebeelde rotor heeft:
1. massa-sluiting
2. koper-sluiting
3. een onderbroken wikkeling
In de afgebeelde stator is (of zijn):
1. 1 fase onderbroken
2. minimaal 2 fasen ondebroken
3. minimaal 3 fasen onderbroken

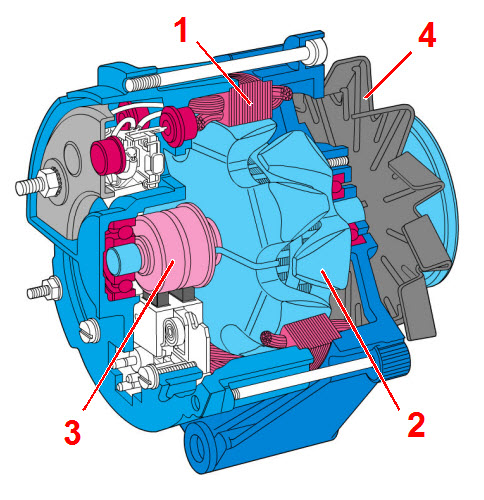

De delen in de dynamo welke vast zijn gemonteerd zijn de:
1. stator en de spanningsbegrenzer
2. rotor en de gelijkrichtdiodes
3. sleepringen en de stator
De veldstroom wordt gelijkgericht door de:
1. velddiodes
2. velddiodes en de mindiodes
3. mindiodes en de plusdiodes
Voor de opgewekte lijn-spanning van een stator in sterschakeling geldt:
1. Ulijn = 1,73 x Ufase
2. Ulijn = Ufase
3. Ulijn = Ufase : 1,73
Voor de opgewekte lijn-spanning van een stator in driehoekschakeling geldt:
1. Ulijn = 1,73 x Ufase
2. Ulijn = Ufase
3. Ulijn = Ufase : 1,73
Bij de laatste moderne ontwikkelingen wordt de volgende aansluiting aangestuurd door het motormanagement:
1. Df
2. D+
3. B+
Om de halfgeleiders in de spanningsbegrenzer te beschermen is er een vrijloopdiode parallel geschakeld tussen aansluiting:
1. D+ en Df
2. D+ en B+
3. B+ en W
Om te voorkomen dat de spanningsbegrenzer bij dezelde spanning in- en uitschakelt is deze voorzien van een:
1. hysteresisweerstand tussen aansluiting Df en de zenerdiode
2. FET tussen aansluiting Df en D-
3. condensator tussen aansluiting D+ en D-
Het motormanagement neemt bij een modern systeem de taak over van de:
1. spanningsregelaar
2. velddioden
3. rotor
Tijdens het rijden maakt aansluiting D+ contact met aansluiting B+
De chauffeur zal als klacht opgeven dat het dynamolampje:
1. niet gaat branden bij ingeschakeld contact en stilstaande motor
2. blijft branden bij draaiende motor
3. zwak gaat branden bij hogere toerentallen
De controlelamp van de dynamo zit in principe aangesloten tussen aansluiting:
1. D+ en B+
2. D+ en Df
3. D+ en D-
In het onderstaande scoopbeeld stelt kanaal A de rimpelspaning voor op aansluiting B+ en kanaal B de spanning van 1 fase.
De spanning aangegeven bij de rode pijl wordt bepaald door de:
1. drempelspanning van de min-diode
2. doorslagspanning van de plus-diode
3. sperspanning van de velddiode
De opgewekte spanning op 1 fase-aansluiting van een goed werkende dynamo varieert tussen:
1. - 0,7 en 15,1 Volt
2. 12,7 en 14,4 Volt
3. 0 en 15,8 Volt
In het afgebeelde scoopbeeld is aansluiting D+ en Df afgebeeld.
De maximale frequentie waarmee de rotor wordt aangestuurd bedraagt ongeveer:
1. 77 Hz
2. 63 hz
3. 59 Hz
In het afgebeelde scoopbeeld is aansluiting D+ en Df afgebeeld.
De minimale frequentie waarmee de rotor wordt aangestuurd bedraagt ongeveer:
1. 77 Hz
2. 63 hz
3. 59 Hz
Een dynamo levert 55 Ampère bij een laadspanning van 13,7 Volt.
Het rendement van deze dynamo is 70%.
Het toegevoerde vermogen is dan:
1. 960 Watt
2. 864 Watt
3. 1076 watt
Tijdens het aansluiten van een accu worden per ongeluk de plus- en minkabel verkeerd aangesloten.
Het gevolg hiervan is dat de dynamo defect raakt.
De diodes welke hierdoor vrijwel zeker defect zullen raken zijn de:
1. min- en plusdiodes
2. plus- en velddiodes
3. min- en velddiodes
Een losse spanningsregelaar wordt gecontroleerd met een regelbare voeding en een lamp.
De lamp dient aangesloten te worden op de aansluitingen:
1. + lamp = D+, - lamp = D-
2. + lamp = D+, - lamp = Df
3. + lamp = B+, - lamp = D-
Elke fase-aansluiting is verbonden met de:
1.   anode van een plus-diode en de
                   kathode van een min-diode en de
                   anode van een veld-diode
2.   kathode van een plus-diode en de
                   kathode van een min-diode en de
                   anode van een veld-diode
3.   anode van een plus-diode en de
                   anode van een min-diode en de
                   kathode van een veld-diode
In de onderstaande afbeelding zijn de rotor-aansluitingen verbonden met de aansluitingen:
1. 2 en 3
2. 1 en 2
3. 1 en 3
Wanneer het toerental van een dynamo daalt bij een gelijkblijvend aantal verbruikers zal de gemiddelde rotorstroom:
1. af nemen
2. toe nemen
3. gelijk blijven
Tijdens het laden van een accu vindt de volgende gas-ontwikkeling plaats in een accucel:
1. plusplaat ontwikkelt zuurstof
  minplaat ontwikkelt waterstof
2. plusplaat ontwikkelt waterdamp
  minplaat ontwikkelt stikstofoxide
3. plusplaat ontwikkelt stikstof
  minplaat ontwikkelt ethyleen
De accu wordt in een auto door de dynamo bijgeladen volgens een:
1. IU-karakteristiek
2. Wa-karakteristiek
3. WU-karakteristiek
Eventuele sterpuntdioden in een dynamo staan:
1. parallel geschakeld aan de plus- en min-dioden
2. in serie geschakeld met het sterpunt van de stator
3. parallel geschakeld aan de veld-dioden in de dynamo

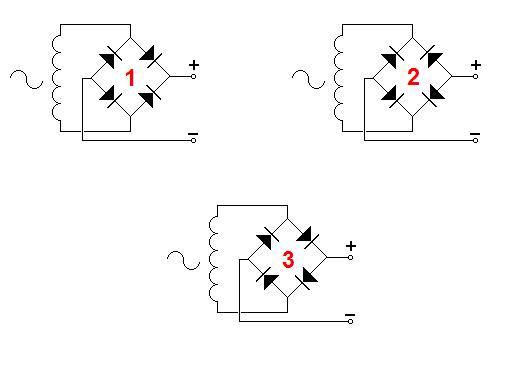

De juiste graetz-schakeling wordt weergegeven bij afbeelding:
1. 1
2. 2
3. 3
De juiste graetz-schakeling wordt weergegeven bij afbeelding:
1. 1
2. 2
3. 3
De afgebeelde spanningsregelaar dient getest te worden met een regelbare voeding en een lamp.
De regelbare voeding moet aangesloten worden op de aansluitingen:
1. 1 en 3
2. 2 en 4
3. 1 en 4
De afgebeelde spanningsregelaar dient getest te worden met een regelbare voeding en een lamp.
De lamp moet aangesloten worden op de aansluitingen:
1. 1 en 3
2. 2 en 4
3. 1 en 4
Twee accu's worden via scheidingsdiodes aangesloten op een dynamo.
De spanningsregelaar dient nu gemodificeerd te worden door een diode:
1. in doorlaatrichting tussen aansluiting D+ van de dynamo en
  aansluiting D+ van de spanningsregelaar te monteren
2. in doorlaatrichting tussen aansluiting D+ van de dynamo en
  aansluiting Df van de spanningsregelaar te monteren
3. in sperrichting tussen aansluiting B+ van de dynamo en
  aansluiting D- van de spanningsregelaar te monteren
In onderstaande afbeelding is een schema afgebeeld van een elektronische spanningsregelaar.
Wanneer de dynamospanning lager is dan 14,4 Volt:
1. loopt er een stuurstroom door T2 en een hoofdstroom door T2
2. loopt er een stuurstroom door T1 en een hoofdstroom door T1
3. loopt er een stuurstroom door T2 en een hoofdstroom door T1
In onderstaande afbeelding is een schema afgebeeld van een elektronische spanningsregelaar.
Wanneer de dynamospanning hoger is dan 14,4 Volt:
1. loopt er een stuurstroom door T2 en een hoofdstroom door T2
2. loopt er een stuurstroom door T1 en een hoofdstroom door T1
3. loopt er een stuurstroom door T2 en een hoofdstroom door T1
Een roterende magneet bevindt zich binnen een stilstaande spoel.
Wanneer de rotatiefrequentie wordt verhoogd zal van het opgewekte signaal de:
1. amplitude en de frequentie toenemen
2. amplitude gelijk blijven en de frequentie afnemen
3. amplitude afnemen en de frequentie toenemen
Een sinus-vormig signaal heeft een periodetijd van 5 ms.
De frequentie van dit signaal bedraagt:
1. 200 Hz
2. 20 Hz
3. 2 kHz
Een sinus-vormig signaal heeft een periodetijd van 0,5 ms.
De frequentie van dit signaal bedraagt:
1. 200 Hz
2. 20 Hz
3. 2 kHz
Een sinus-vormig signaal heeft een frequentie van 20 kHz.
De periode-tijd van dit signaal bedraagt:
1. 50 µsec
2. 50 msec
3. 50 nsec
Een sinus-vormig signaal heeft een frequentie van 20 Hz.
De periode-tijd van dit signaal bedraagt:
1. 50 µsec
2. 50 msec
3. 50 nsec
Gegeven is een wisselspanning.
Het aantal perioden tussen de 2 rode lijnen bedraagt:
1. 3
2. 1,5
3. 6
Gegeven is een wisselspanning.
Het aantal perioden tussen de 2 rode lijnen bedraagt:
1. 3
2. 1,5
3. 6
De zelfbekrachtigingsstroom door de rotor wordt geleverd door de:
1. stator
2. accu
3. controlelamp
De voorbekrachtigingsstroom door de rotor wordt geleverd door de:
1. stator
2. accu
3. controlelamp
De storing in een stator welke NIET met een "normale" multimeter valt te constateren is:
1. massa-sluiting
2. kopersluiting
3. onderbroken wikkeling
Een 'normale' digitale multimeter wordt ingesteld op weerstandsmeting in het laagste meetbereik.
Wanneer nu beide meetpennen tegen elkaar aan worden gehouden geeft het display een waarde aan van ongeveer:
1. 0,2 ohm
2. 0,0 ohm
3. 0,5 ohm
Het contact staat aan bij stilstaande dynamo.
Er wordt nu geen spanning opgewekt in de dynamo omdat:
1. de magnetische veldlijnen niet gesneden worden
2. de voorbekrachtigingsstroom zeer laag is
3. de spanningsregelaar nog niet kan werken
Het controlelampje van de dynamo brandt niet bij stilstaande dynamo en ingeschakeld contact.
Het gemeten spanningsverschil over het controlelampje blijkt 0 Volt te zijn.
Mogelijke oorzaken kunnen zijn:
1. - draadbreuk tussen het controlelampje en aansluiting D+
  - versleten koolborstels
2. - het controlelampje is defect
  - defecte spanningsregelaar
3. - de rotorspoel is ondebroken
  - weerstand parallel aan controlelampje is doorgebrand
Het controlelampje van de dynamo brandt niet bij stilstaande dynamo en ingeschakeld contact.
De gemeten spanning op aansluiting D+ van de dynamo blijkt 0 Volt te zijn.
Mogelijke oorzaken kunnen zijn:
1. - draadbreuk tussen het controlelampje en aansluiting Df
  - versleten koolborstels
2. - draadbreuk tussen aansluiting 15 en het controlelampje
  - draadbreuk tussen het controlelampje en aansluiting D+
3. - de rotorspoel is ondebroken
  - weerstand parallel aan controlelampje is doorgebrand
Een diode gedraagt zich in:
1. - doorlaatrichting als een geleider en in
  - sperrichting als een isolator
2. - doorlaatrichting als een weerstand en in
  - sperrichting als een halfgeleider
3. - doorlaatrichting als een halfgeleider en in
  - sperrichting als een weerstand
Bij een wisselstroomdynamo vinden we GEEN:
1. stroombegrenzer en collector
2. spanningsregelaar en sleepringen
3. gelijkrichter en graetzschakeling
De zuurdichtheid van een accucel bedraagt 1280 kg / m3.
Dit houdt in dat:
1. de inwendige weerstand van deze cel laag is
2. de spanning van deze cel ongeveer 1,7 Volt bedraagt
3. deze accucel ontaden is
De zuurdichtheid van een accucel bedraagt 1100 kg / m3.
Dit houdt in dat:
1. de inwendige weerstand van deze cel hoog is
2. de spanning van deze cel ongeveer 1,7 Volt bedraagt
3. deze accucel geladen is
Van een accu is gegeven:
- bronspanning Uo = 12,2 Volt
- inwendige weerstand = 0,008 ohm
Op deze accu wordt een digitale voltmeter, met een inwendige weerstand van 10 M-ohm, aangesloten.
Wanneer we geen rekening houden met het display zou deze meter een klemspanning Uk aan moeten geven van:
1. 12,19999999 Volt
2. 12,19999024 Volt
3. 12,19999475 Volt
Een zuurweger meet van een accucel:
1. de dichtheid
2. het volume
3. de massa
In een geladen lood-accu bestaan de platen uit:
1. plus-plaat = loodsuperoxyde
  min-plaat = poreus lood
2. plus-plaat = loodsulfaat
  min-plaat = poreus lood
3. plus-plaat = loodsulfaat
  min-plaat = loodsulfaat
In een ontladen lood-accu bestaan de platen uit:
1. plus-plaat = loodsuperoxyde
  min-plaat = poreus lood
2. plus-plaat = loodsulfaat
  min-plaat = poreus lood
3. plus-plaat = loodsulfaat
  min-plaat = loodsulfaat
De klemspanning van een accu is lager dan de bronspanning tijdens het:
1. opladen
2. starten
3. 'normale' gebruik
De klemspanning van een accu is hoger dan de bronspanning tijdens het:
1. opladen
2. starten
3. opmeten van de accuspanning
De onderstaande afbeelding stelt een stator voor:
1. geschakeld als sterschakeling
2. geschakeld als driehoekschakeling
3. geschakeld zonder sterpunt
Een accu staat in het magazijn opgeslagen met "droge" accucellen.
Wanneer de accu wordt verkocht worden de accucellen gevuld met:
1. elektrolyt
2. zwavelzuur
3. gedemineraliseerd water
Een accu staat in het magazijn opgeslagen met "droge" accucellen.
Het belangrijkste voordeel hiervan is:
1. dat er geen zelfontlading op kan treden
2. dat er geen knalgas kan ontstaan
3. dat het agressieve zwavelzuur al in de accuplaten zit
Een klant komt met de klacht dat zijn lampen regelmatig doorbranden.
De meest voor de hand liggende oorzaak zal waarschijnlijk zijn dat:
1. de opgewekte laadspanning van de dynamo te hoog is
2. de afgegeven laadstroom van de dynamo te hoog is
3. de gelijkrichter defect is waardoor er een wisselspanning uit de dynamo komt
De rotor wordt door de spanningsregelaar aangestuurd met een duty-cycle.
Het actieve deel van de duty-cycle zal groter worden wanneer:
1. de dynamo gaat draaien met een hoger toerental
2. het aantal ingeschakelde verbruikers toeneemt
3. de laadspanning van de dynamo begrenst wordt
De rotor wordt door de spanningsregelaar aangestuurd met een duty-cycle.
Het actieve deel van de duty-cycle zal kleiner worden wanneer:
1. de dynamo gaat draaien met een lager toerental
2. het aantal ingeschakelde verbruikers afneemt
3. de laadspanning van de dynamo begrenst wordt
De benaming "laadstroomcontrolelamp" is niet helemaal juist.
Een betere benaming voor het dynamo-lampje zou zijn:
1. zelfbekrachtigingscontrolelampje
2. laadspanningscontrolelampje
3. storingscontrolelampje
De benaming "laadstroomcontrolelamp" is niet helemaal juist omdat:
1. het lampje geen indicatie kan geven of de laadstroom de juiste waarde heeft
2. er maar een heel klein deel van de laadstroom door de controlelamp loopt
3. wanneer het contact aan staat er geen laadstroom door de dynamo wordt geleverd
De ladingstoestand van de onderstaande accu-cel is:
1. geladen
2. ontladen
3. half geladen
De ladingstoestand van de onderstaande accu-cel is:
1. geladen
2. ontladen
3. half geladen
Onderstaande sticker bevindt zich op een accu.
Deze accu kan 20 uur ontladen worden met een stroomsterkte van:
1. 11,25 Ampère
2. 72,50 Ampère
3. 1,67 Ampère
In de afgebeelde accu-tester bevindt zich een belastingsweerstand.
De grootte van deze weerstand is te vergelijken is met de inwendige weerstand van een:
1. startmotor
2. voltmeter
3. geheel ontladen accu
In de onderstaande afbeelding is de stator aangegeven met het cijfer:
1. 1
2. 2
3. 3
In de onderstaande afbeelding is de rotor aangegeven met het cijfer:
1. 1
2. 2
3. 3
In de onderstaande afbeelding zijn de sleepringen aangegeven met het cijfer:
1. 1
2. 2
3. 3
De draairichting van de onderstaande dynamo wordt bepaald door onderdeel:
1. 4
2. 2
3. 3
In de onderstaande afbeelding is de aansluiting " D+ " aangegeven met het cijfer:
1. 1
2. 2
3. 4
In de onderstaande afbeelding is de aansluiting " DF " aangegeven met het cijfer:
1. 1
2. 2
3. 4
In de onderstaande afbeelding is de aansluiting " B+ " aangegeven met het cijfer:
1. 1
2. 2
3. 4
In de onderstaande afbeelding is de aansluiting " D+ " aangegeven met het cijfer:
1. 3
2. 2
3. 4
In de onderstaande afbeelding is de aansluiting " D- " aangegeven met het cijfer:
1. 3
2. 5
3. 4
In de onderstaande afbeelding zijn de " plusdiodes " aangegeven met het cijfer:
1. 6
2. 7
3. 8
In de onderstaande afbeelding zijn de " mindiodes " aangegeven met het cijfer:
1. 6
2. 7
3. 8
In de onderstaande afbeelding zijn de " velddiodes " aangegeven met het cijfer:
1. 6
2. 7
3. 8

meerkeuzetoetsLaadsystemen

meerkeuzetoets

Laadsystemen
