TIMLOTO (Technische Informatica Motorvoertuigen Leerweg Open Technisch Onderwijs)

Voor een serieschakeling geldt:
1. Utotaal = U1 + U2 + U3 enz.
2. Itotaal = I1 + I2 + I3 enz
3. Rv = 1:R1 + 1:R2 + 1:R3 enz
Voor een serieschakeling geldt:
1. Itotaal = I1 = I2 = I3 enz
2. Utotaal = U1 = U2 = U3 enz
3. Rv = 1:R1 + 1:R2 + 1:R3 enz
Voor een serieschakeling geldt:
1. Rv = R1 + R2 + R3 enz
2. Rv = 1:Rv = 1:R1 + 1:R2 + 1:R3 enz
3. Rv = altijd kleiner dan de kleinste weerstand
Twee voorbeelden van een serieschakeling in een auto zijn:
1. - zekering
  - accucellen
2. - schakelaar
  - controlelampje grootlicht
3. - regelbare weerstand dashboardverlichting
  - achtterruitverwarming
De meter welke altijd in serie moet worden geschakeld is een:
1. ampèremeter
2. voltmeter
3. ohm-meter
Vier even grote weerstanden zijn met elkaar in serie geschakeld.
De vervangingsweerstand Rv van deze weerstanden bedraagt 6,8 ohm.
Elke weerstand heeft een grootte van:
1. 1,7 ohm
2. 27,2 ohm
3. 0,59 ohm
Gegeven:
- serieschakeling van 3 weerstanden
- R1 = 3 ohm, - R2 = 4 ohm, R3 = 8 ohm
- Utotaal = 13,5 Volt

Gevraagd:
- I1
1. 0,9 ampère
2. 4,5 ampère
3. 9,6 ampère
Gegeven:
- serieschakeling van 3 weerstanden
- R1 = 3 ohm, - R2 = 4 ohm, R3 = 8 ohm
- Utotaal = 13,5 Volt

Gevraagd:
- U2
1. 3,6 Volt
2. 13,5 Volt
3. 7,2 Volt
Gegeven:
- serieschakeling van 3 weerstanden
- R1 = 3 ohm, - R2 = 4 ohm, R3 = 8 ohm
- Utotaal = 13,5 Volt

Gevraagd:
- Rv
1. 15 ohm
2. 0,36 ohm
3. 23 ohm
Gegeven:
- serieschakeling van 3 weerstanden
- R1 = 8 ohm, - R2 = 4 ohm, R3 = 3 ohm
- Utotaal = 13,5 Volt

Gevraagd:
- I3
1. 0,9 ampère
2. 4,5 ampère
3. 9,6 ampère
Gegeven:
- serieschakeling van 3 weerstanden
- R1 = 4 ohm, - R2 = 8 ohm, R3 = 3 ohm
- Utotaal = 13,5 Volt

Gevraagd:
- U2
1. 3,6 Volt
2. 13,5 Volt
3. 7,2 Volt
Gegeven:
- serieschakeling van 3 weerstanden
- R1 = 8 ohm, - R2 = 9 ohm, R3 = 6 ohm
- Utotaal = 13,5 Volt

Gevraagd:
- Rv
1. 15 ohm
2. 0,36 ohm
3. 23 ohm
Een voorschakelweerstand zal:
1. zowel de spanning als de stroomsterkte na de
  voorschakelweerstand verlagen
2. de spanning na de voorschakelweerstand verlagen
3. de stroomsterkte na de voorschakelweerstand verlagen
Twee weerstanden R1 en R2, met een verhouding 1 : 4, staan met elkaar in serie.
De aangelegde spanning bedraagt 14 Volt.
De spanning over weerstand R1 bedraagt:
1. 2,8 Volt
2. 11,2 Volt
3. 3,5 Volt
Twee weerstanden R1 en R2, met een verhouding 1 : 4, staan met elkaar in serie.
De aangelegde spanning bedraagt 14 Volt.
De spanning over weerstand R2 bedraagt:
1. 2,8 Volt
2. 11,2 Volt
3. 3,5 Volt
Twee weerstanden R1 en R2, met een verhouding 1 : 3, staan met elkaar in serie.
De aangelegde spanning bedraagt 14 Volt.
De spanning over weerstand R1 bedraagt:
1. 2,8 Volt
2. 11,2 Volt
3. 3,5 Volt
De klemspanning in een auto bedraagt 13,2 Volt.
De klemspanning op een lamp bedraagt 12,7 Volt en de stroomsterkte door de lamp bedraagt 1,7 Ampère.
De weerstand van de lamp bedraagt:
1. 7,47 ohm
2. 7,76 ohm
3. 0,29 ohm
De klemspanning in een auto bedraagt 13,2 Volt.
De klemspanning op een lamp bedraagt 12,7 Volt en de stroomsterkte door de lamp bedraagt 1,7 Ampère.
De totale weerstand van de schakeling bedraagt:
1. 7,47 ohm
2. 7,76 ohm
3. 0,29 ohm
De klemspanning in een auto bedraagt 13,2 Volt.
De klemspanning op een lamp bedraagt 12,7 Volt en de stroomsterkte door de lamp bedraagt 1,7 Ampère.
De weerstand van de bedrading bedraagt:
1. 7,47 ohm
2. 7,76 ohm
3. 0,29 ohm
Een LED wordt via een voorschakelweerstand aangesloten op een spanning van 12,5 Volt.
De spanning over de LED bedraagt 2,0 Volt en de stroomsterkte bedraagt 18 mA.
De voorschakelweerstand heeft een grootte van:
1. 694 ohm
2. 583 ohm
3. 111 ohm
Een LED wordt via een voorschakelweerstand aangesloten op een spanning van 13,5 Volt.
De grootte van de voorschakelweerstand bedraagt 540 ohm en de stroomsterkte bedraagt 21 mA.
De LED staat aangesloten op een spanning van:
1. 2,16 Volt
2. 11,34 Volt
3. 9,18 Volt
Een weerstand van 12 ohm en een weerstand van 6 ohm staan met elkaar in serie geschakeld.
De vervangingsweerstand Rv van deze schakeling bedraagt:
1. 18 ohm
2. 4 ohm
3. 14 ohm
Een weerstand van 8 ohm en een weerstand van 6 ohm staan met elkaar in serie geschakeld.
De vervangingsweerstand Rv van deze schakeling bedraagt:
1. 18 ohm
2. 4 ohm
3. 14 ohm
Van een serischakeling van 3 weerstanden bedraagt de vervangingsweerstand Rv 21 ohm.
Elke weerstand heeft een grootte van:
1. 21 ohm
2. 63 ohm
3. 35 ohm
Twee 12 Volt-lampen zijn met elkaar in serie geschakeld en aangesloten op een spanning van 24,0 Volt.
Wanneer 1 lamp doorbrandt zal dit tot gevolg hebben dat de overige lamp:
1. niet meer zal kunnen branden
2. op de volle sterkte zal blijven branden
3. snel door zal branden omdat deze op 24 Volt zal gaan branden

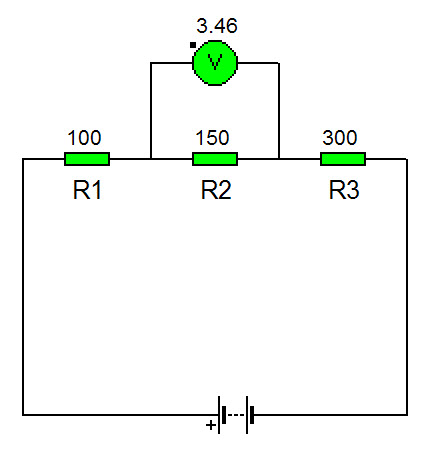

Afgebeeld is een serieschakeling.
De stroomsterkte door R3 bedraagt:
1. 23 mA
2. 78 mA
3. 41 mA
Afgebeeld is een serieschakeling.
De accuspanning bedraagt:
1. 12,68 Volt
2. 11,68 Volt
3. 13,68 Volt
Afgebeeld is een serieschakeling.
De spanning over weerstand R3 bedraagt:
1. 12,68 Volt
2. 6,92 Volt
3. 2,31 Volt
Afgebeeld is een serieschakeling.
De spanning over weerstand R1 bedraagt:
1. 12,68 Volt
2. 6,92 Volt
3. 2,31 Volt
Afgebeeld is een serieschakeling.
Weerstand R2 heeft een grootte van:
1. 150,7 ohm
2. 525,7 ohm
3. 238,7 ohm
Afgebeeld is een serieschakeling.
De vervangingsweerstand van de gehele schakeling bedraagt:
1. 150,7 ohm
2. 525,7 ohm
3. 238,7 ohm

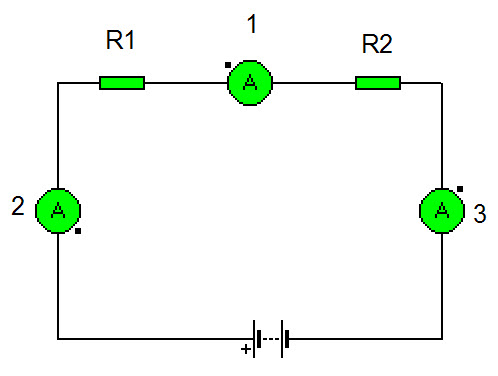

Afgebeeld is een serieschakeling.
De Ampèremeter welke de grootste stroomsterkte aangeeft is aangegeven met het cijfer:
1. alle Ampèremeters geven dezelfde stroomsterkte aan
2. " 3 "
3. " 2 "
Drie even grote weerstanden R1, R2 en R3 staan met elkaar in serie geschakeld.
Wanneer de grootte van weerstand R2 wordt verdubbeld zal de stroomsterkte:
1. door alle weerstanden halveren
2. door alle weerstanden afnemen
3. alleen door weerstand R2 afnemen

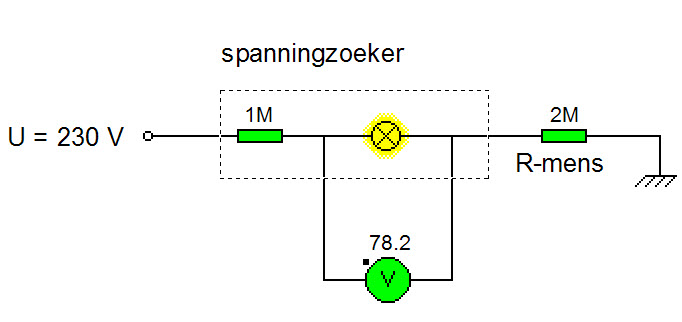

Afgebeeld is een spanningzoeker welke staat aangesloten op een hoge spanning van 230 Volt.
De stroomsterkte door R-mens bedraagt:
1. 101,2 mA
2. 50 µA
3. 75,9 nA

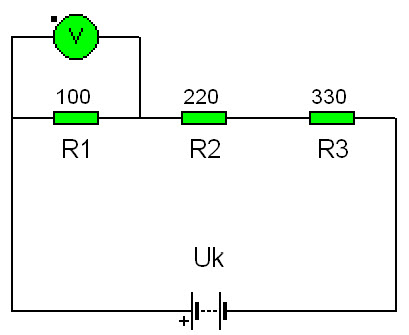

In de onderstaande serieschakeling geeft de Voltmeter 2,5 Volt aan.
De accuspanning Uk bedraagt:
1. 16,25 Volt
2. 14,70 Volt
3. 15,11 Volt
In de onderstaande serieschakeling geeft de Voltmeter 2,25 Volt aan.
De accuspanning Uk bedraagt:
1. 16,25 Volt
2. 14,63 Volt
3. 15,11 Volt
Wanneer in onderstaande schakeling de schakelaar " S " wordt bediend:
1. zal de lamp van 1 W gaan branden
2. zullen beide lampen zwak gaan branden
3. zal de lamp van 21 W zwak gaan branden

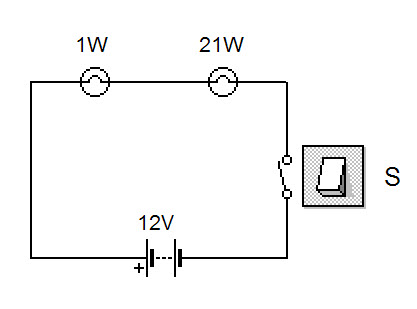

Wanneer in onderstaande schakeling de schakelaar " S " wordt bediend:
1. zal de lamp van 1 W gaan branden
2. zullen beide lampen zwak gaan branden
3. zal de lamp van 21 W zwak gaan branden

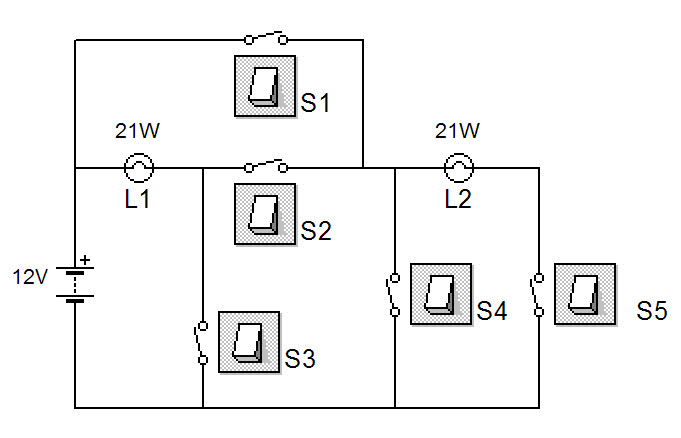

Afgebeeld is een schakeling met 2 lampen L1 en L2.
Om beide lampen op volle sterkte te laten branden dienen de volgende schakelaars te worden bediend:
1. S1, S3 en S5
2. S2 en S5
3. S2 en S4
Afgebeeld is een schakeling met 2 lampen L1 en L2.
Om beide lampen met elkaar in serie te schakelen dienen de volgende schakelaars te worden bediend:
1. S1, S3 en S5
2. S2 en S5
3. S2 en S4
Voor een serieschakeling geldt:
1. over de grootste weerstand staat het grootste spanningsverschil
2. over de grootste weerstand staat het laagste spanningsverschil
3. over de laagste weerstand staat het grootste spanningsverschil
Voor een serieschakeling geldt:
1. over de kleinste weerstand staat het grootste spanningsverschil
2. over de kleinste weerstand staat het laagste spanningsverschil
3. over de grootste weerstand staat het laagste spanningsverschil

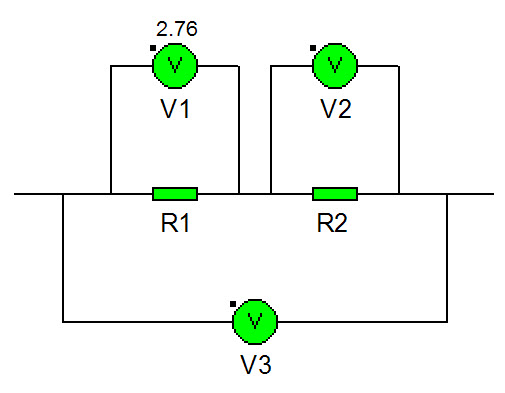

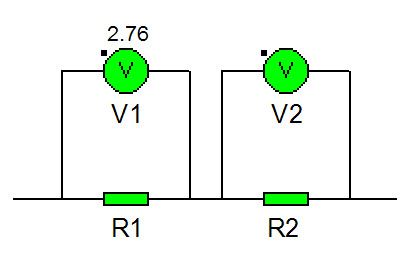

Afgebeeld is een serieschakeling van 2 weerstanden waarvoor geldt: " R1 : R2 = 2 : 9 ".
De aanwijzing van volmeter V2 zal zijn:
1. 12,42 Volt
2. 0,61 Volt
3. 15,18 Volt
Afgebeeld is een serieschakeling van 2 weerstanden waarvoor geldt: " R1 : R2 = 2 : 9 ".
De aanwijzing van volmeter V3 zal zijn:
1. 12,42 Volt
2. 1,57 Volt
3. 15,18 Volt

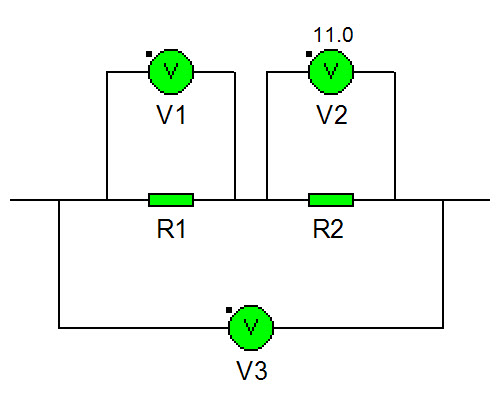

Afgebeeld is een serieschakeling van 2 weerstanden waarvoor geldt: " R1 : R2 = 1 : 7 ".
De aanwijzing van volmeter V1 zal zijn:
1. 12,42 Volt
2. 1,57 Volt
3. 15,18 Volt
