Raammechanisme bijrijderszijde vervangen van een VW Golf 5 3-deurs:

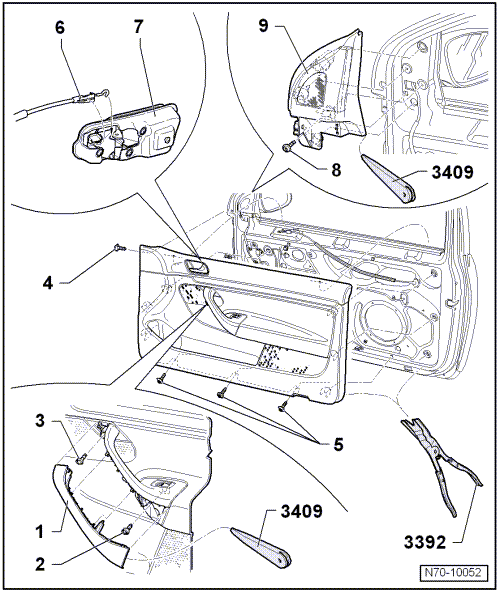

1. Portierbekleding uitbouwen:

–  Met kunststof keg -3409- bovenstuk van portiergreep -1- uit de portiergreep in de portierbekleding loswippen.
–  Bouten -2- en -3- eruit draaien (4 Nm).
–  Bout -4- en drie bouten -5- eruit draaien (2 Nm).
–  Portierbekleding onderaan met demontagetang -3392- uit de steunen losmaken.
–  Portierbekleding aan de zijkanten met demontagetang -3392- uit de steunen losmaken.
–  Portierbekleding loodrecht naar boven uit de ruitschacht trekken.
–  Bij wagens met radio-installatie de kabelstreng van de luidspreker losmaken.
–  Kabelstreng van de portierbekleding van het portierregelapparaat losmaken.
–  Bowdenkabel -6- uit binnenbediening portier -7- loshaken.
–  Bout -8- eruit draaien (2 Nm) en afdekking van driehoekige spiegelvoet -9- met kunststof keg -3409- uit de montagegaten losmaken.
–  Bij wagens met radio-installatie de kabelstreng van de luidspreker in de afdekking losmaken.

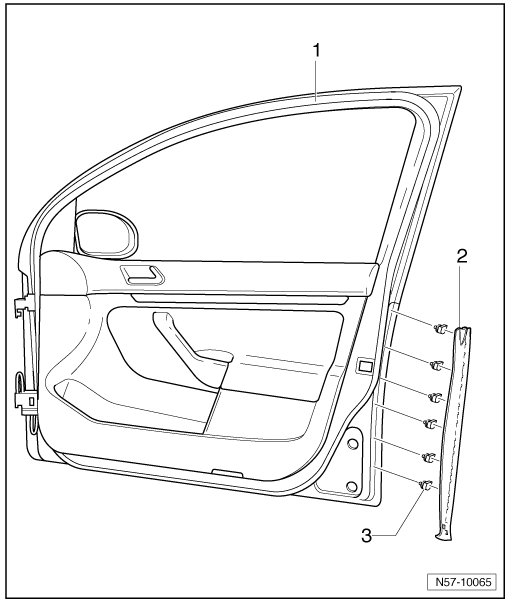

2. Beschermstrip uitbouwen:


Clips -3- van onderaf uit portier -1- wippen en afdekking -2- verwijderen.

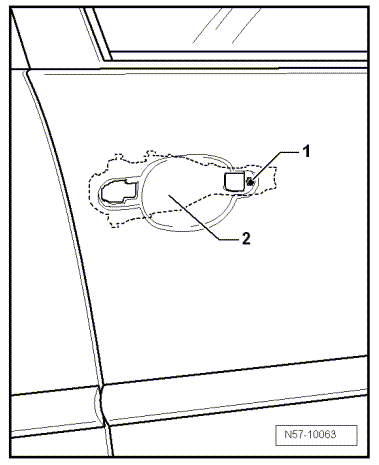

3. Slotcilinder en handgreep uitbouwen:


Parker -1- uit portiergreephouder -2- draaien die achter de portierplaat zit.

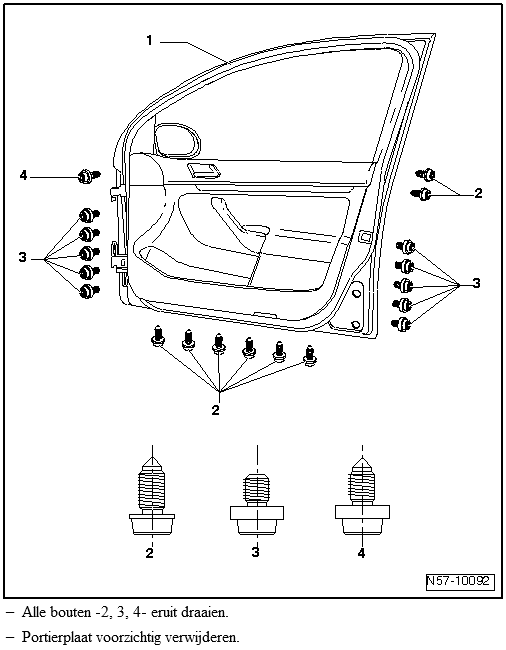

4. Portierplaat demonteren:

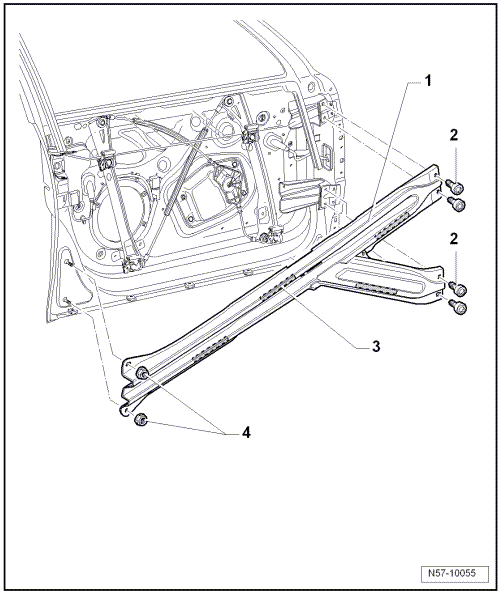

5. Flankbescherming demonteren:

1 -  flankbescherming
2 -  bout
   vier stuks
   20 Nm
3 -  dempingsplaat
4 -  moer
   twee stuks
   20 Nm

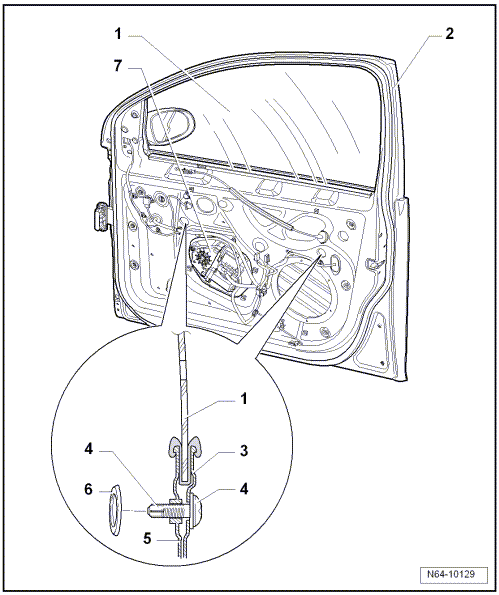

6. Ruit montageoverzicht:

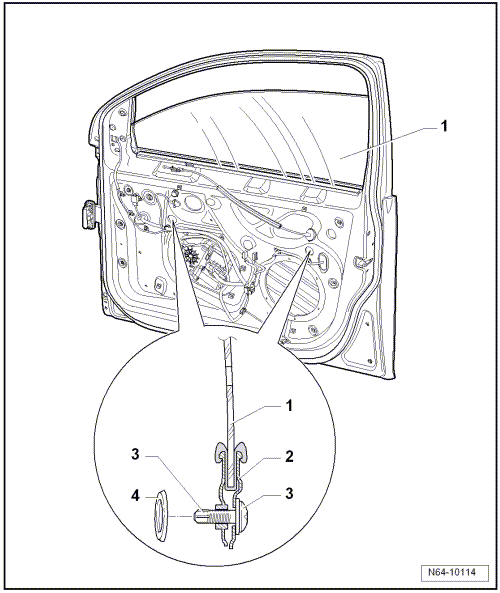

7. Ruit demonteren:

–  Dop -4- eruit wippen.
–  Portierruit -1- zover laten zakken dat klemparkers -3- van steun -2- bereikbaar zijn.
Bout -3- van binnenuit losdraaien door rechtsom te draaien.
–  Bouten -3- (niet eruit draaien) van binnenuit rechtsom losdraaien en de klembekken uit elkaar drukken.

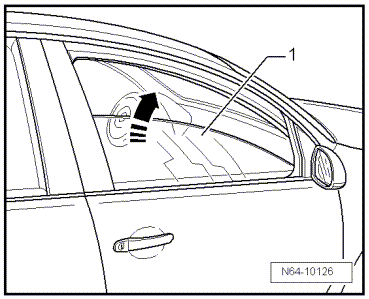

–  Portierruit -1- aan de achterzijde oplichten en in -pijlrichting- naar voren uit het portier zwenken.

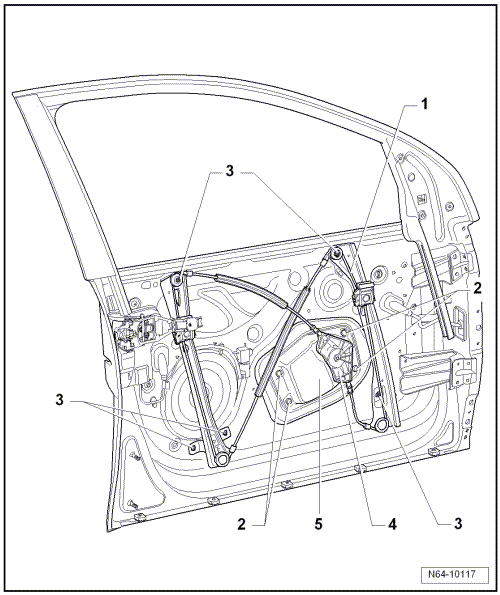

8. Raammechanisme uitbouwen:

–  Bouten -2- uit steunplaat -5- draaien.
–  Bouten -3- van ruitmechanisme eruit draaien.
–  Ruitmechanisme -1- met aandrijving -4- en steunplaat -5- van ruitbedieningsmotor van portierbinnenzijde verwijderen.
–  Stekers van ruitbedieningsmotor losmaken.

Het inbouwen gebeurt in omgekeerde volgorde.

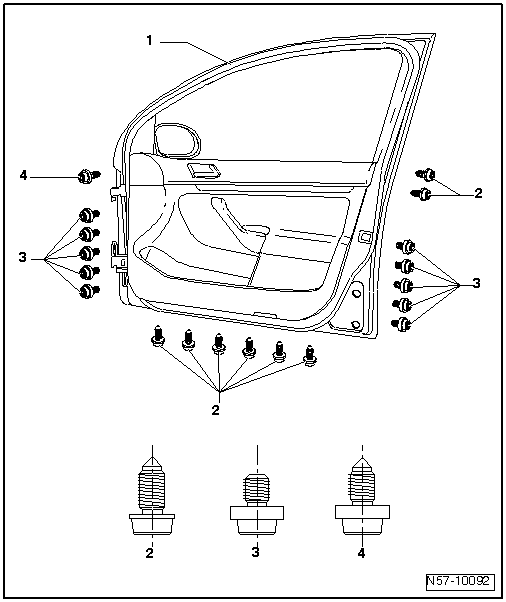

9. Portierplaat monteren:

–  Portierplaat voorzichtig aanbrengen.
–  Alle bouten -2, 3, 4- aanbrengen.
l  Let op het juiste gebruik van de verschillende bouten.
t  Kenmerk van bout -2-: bout met punt en dunne onderlegring.
t  Kenmerk van bout -3-: bout zonder punt maar met dikke onderlegring.
t  Kenmerk van bout -4-: bout met punt en dikke onderlegring.
–  Controleren of de geleidingsnokken van de bevestigingsrails zich in de betreffende geleidingsgaten in het portierbinnendeel bevinden. Daarna pas alle bouten -2, 3, 4- vastdraaien.
l  Let op de juiste aantrekmomenten voor de verschillende bouten.
Aantrekmoment voor bout -2-: 10 Nm.
Aantrekmoment voor bout -3-: 14 Nm.
Aantrekmoment voor bout -4-: 10 Nm.

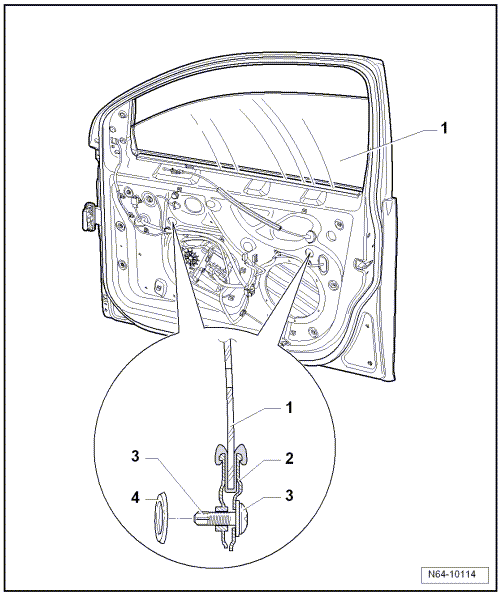

10. Ruit afstellen:

–  Dop -4- eruit wippen.
–  Portierruit -1- zover laten zakken dat klemparkers -3- van steun -2- bereikbaar zijn.
Bout -3- van binnenuit losdraaien door rechtsom te draaien.
–  Bouten -3- (niet eruit draaien) van binnenuit rechtsom losdraaien en de klembekken uit elkaar drukken.

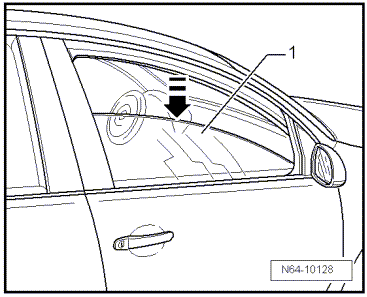

–  Portierruit -1- met lichte druk in de klembekken drukken -pijlrichting- en de portierruit bij de achterste ruitgeleiding richten zonder druk uit te oefenen.
–  Let erop dat portierruit -1- evenwijdig aan de ruitgeleiding staat.
–  Klembekken met bouten -3- van binnenuit linksom vastdraaien.
Aantrekmoment van de bouten: 8 Nm.
